NETWORKED AUDIO PRECISION

Seit über 25 Jahren stehen LINEAR-Lautsprecher für die gehobene Leistungsklasse innerhalb des HK Audio-Programms. Mit professionellem Handling, präziser Auflösung und hohen Schalldruckreserven definieren sie das Machbare in ihrer jeweiligen Klasse. Die LINEAR 7- Serie geht jetzt noch einen großen Schritt weiter: Leistungsstarke DSPs und hochentwickelte Netzwerk-Intelligenz sorgen nicht nur für noch präzisere Audioeigenschaften sondern auch für einen effizienteren Workflow und zahlreiche zusätzliche Power-Features.

DER NEUESTE STAND DER AUDIO-TECHNIK

LINEAR 7 orientiert sich bewusst an der Optik und der bewährt-robusten Mechanik der LINEAR 5-Serie, wobei Gehäusedetails gezielt weiterentwickelt wurden. Technisch und akustisch stellt die LINEAR 7-Lautsprecherfamilie eine komplette Neuentwicklung dar. Hochleistungs-Lautsprecher und -Treiber der neuesten Generation, speziell designte Hörner, impulsstarke Pascal-Class-D-Endstufen, FIR-Filterung und die neueste, außerordentlich performante DSP-Plattform mit hochauflösenden Wandlern machen die LINEAR 7-Familie auch akustisch zu einem präzisen Werkzeug für anspruchsvolle Anwendungen.

HK_Audio_LINEAR_7 118_Sub_A_cardioid_illustration_rendering

CARDIOID FÜR PRAKTIKER

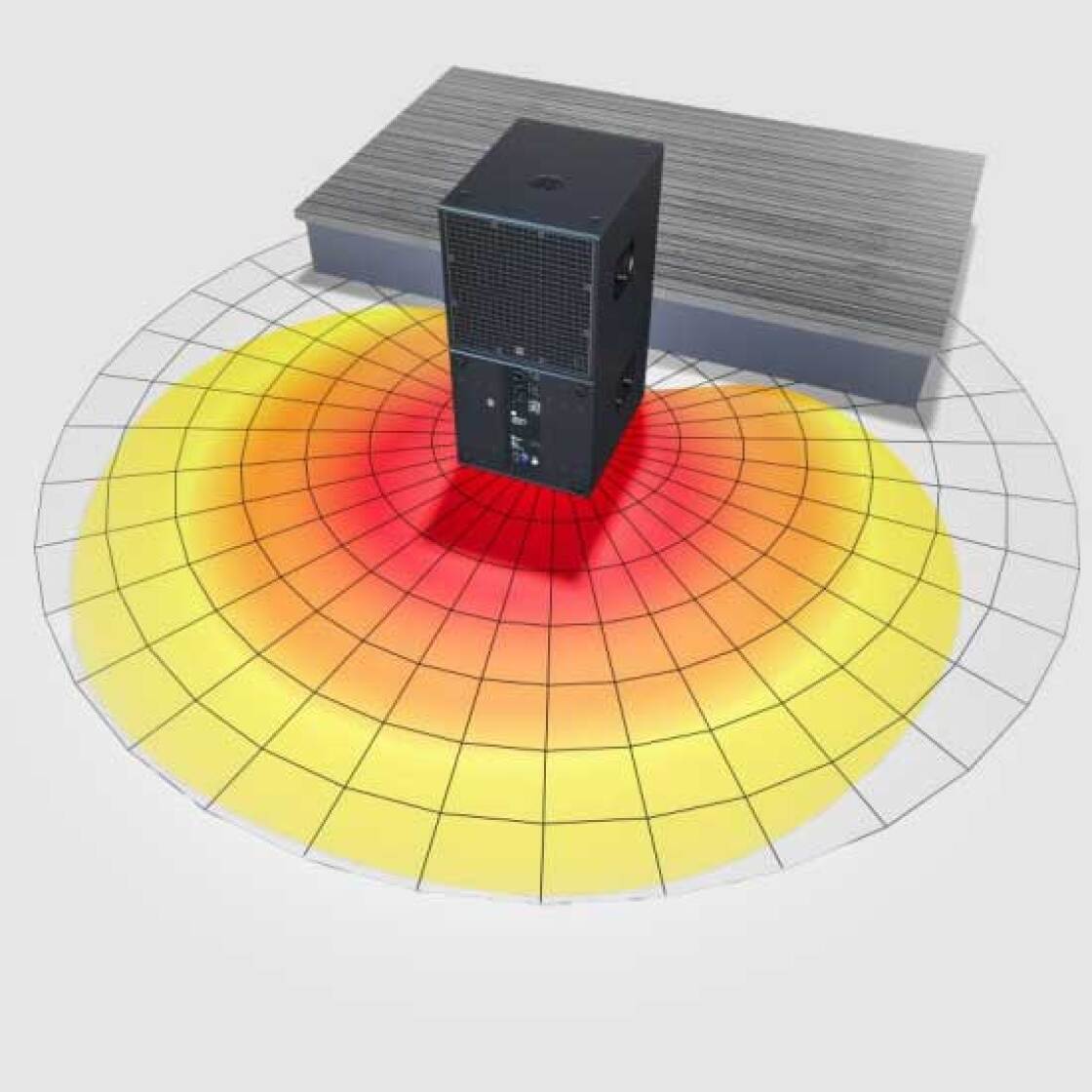

Während mittlere und hohe Frequenzen von Natur aus gerichtet abgestrahlt werden, breiten sich tiefe Frequenzen kugelförmig aus. Das führt oft zu einem unangenehmen Übermaß an Tiefbässen auf und hinter der Bühne. Noch schwerwiegender: Es wird zunehmend üblich, dass Veranstalter genaue Vorgaben zur Schallverteilung machen. Das ist im Bassbereich nur mit Cardioid-Technik umzusetzen. Der 18“ LINEAR 7 Subwoofer erfüllt deshalb sowohl mechanisch als auch mit den zur Verfügung stehenden Filtersätzen die Voraussetzungen, schnell und einfach wirkungsvolle Cardioid-Setups zu realisieren.

ANSCHLÜSSE, BEDIENELEMENTE UND REMOTE-CONTROLLING

1.

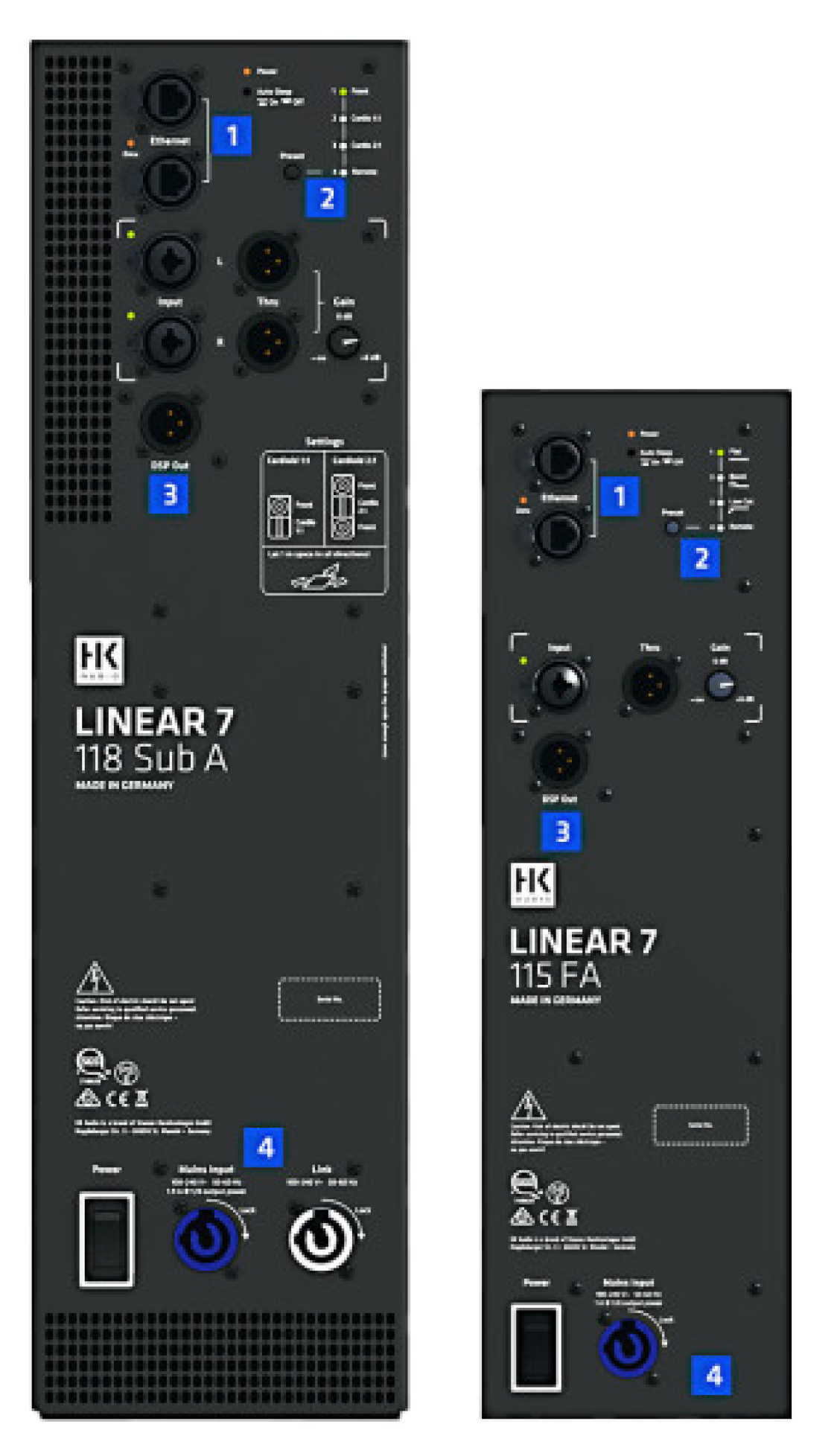

Neben den analogen, symmetrierten Signal-Ein- und Ausgängen bieten alle LINEAR 7 Modelle professionelle Ethercon-Anschlüsse. Alle Geräte im System können in einer Kette („Daisy Chain“) seriell miteinander verbunden werden.

2.

Je nach Einsatzart (Stand-Alone, als Monitor oder im Verbund mit Subwoofer) können die Fullrange- und Multifunktions-Modelle voreingestellt werden. Der Subwoofer erlaubt über die Voreinstellung „Cardio 1:1“ und „Cardio 2:1“ den einfachen Aufbau von Cardioid-Bass-Setups.

3.

Der mit „DSP Out“ bezeichnete XLR-Signalausgang stellt ein Netzwerk-Interface zur Integration einer zusätzlichen, von Haus aus nicht netzwerkfähigen Aktivbox dar. Diese kann unabhängig in ihrer Lautstärke, der Filterung, im Limiting und Delay controlled werden. So können z.B. LINEAR 7 Tops mit LINEAR-SUBs, oder LINEAR 5 LTS A mit dem Subwoofer LINEAR 7 118 Sub A im gleichen Netzwerk betrieben werden.

4.

Für die Stromversorgung steht ein Powercon-Anschluss bereit. Für die elegante Strom-Verkabelung in Systemen stellt der Subwoofer LINEAR 7 118 Sub A eine zweite Powercon-Buchse zur Verfügung. Die modernen Weitbereichsnetzteile der LINEAR 7 Lautsprecher sind an allen Spannungen zwischen 90 und 260 Volt betreibbar und stabilisieren zuverlässig die Versorgungsspannung, z.B. auch beim Betrieb an Stromgeneratoren.

DSP CONTROL SOFTWARE

Erweitertes Remote-Controlling

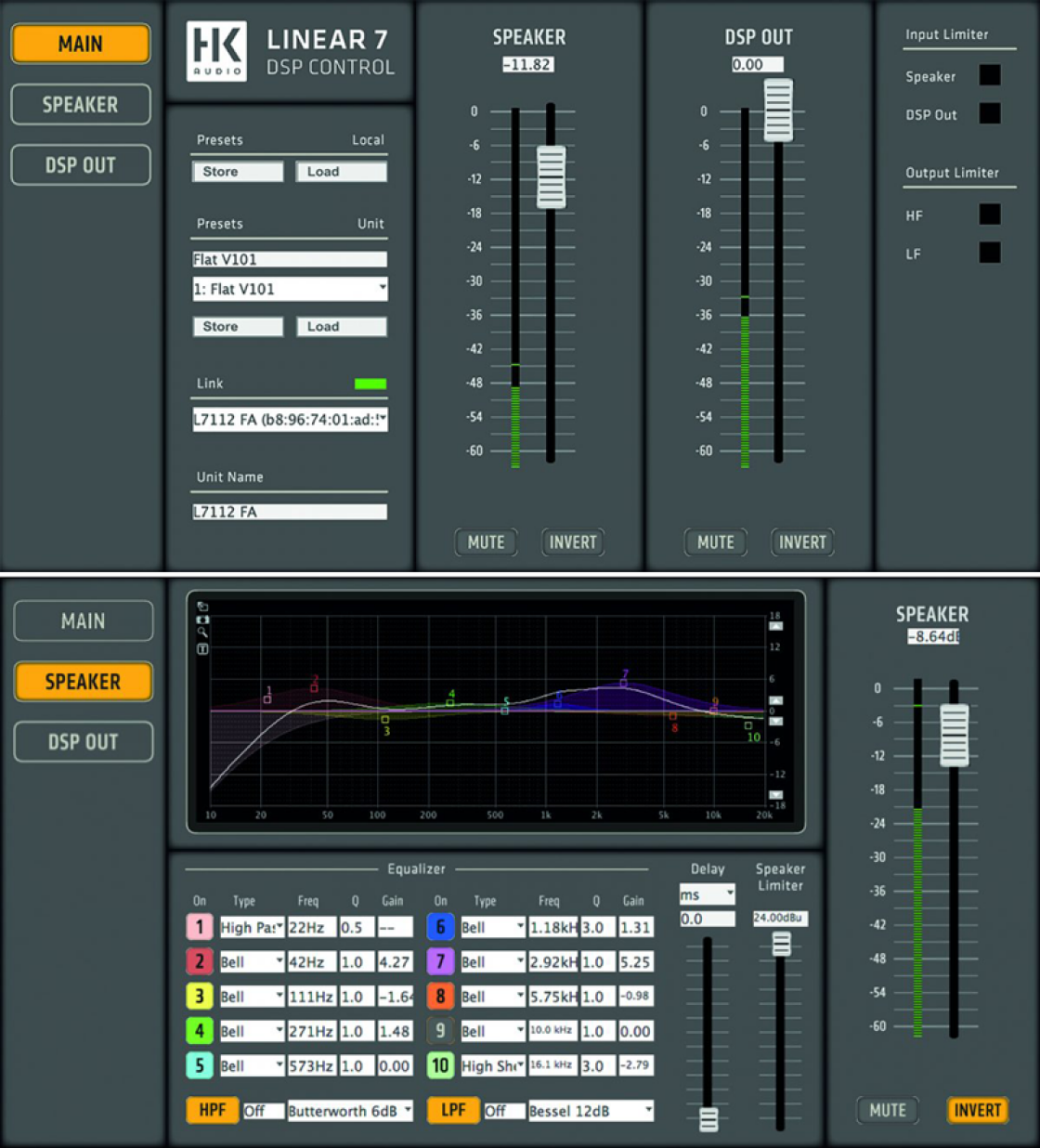

Jedes Top, jeden Bass, jeden Bühnenmonitor zentral vom FOH-Platz controllen – das war bis vor kurzem nur in der Preisklasse großer Touring-Systeme möglich. LINEAR 7 macht diesen modernen und hocheffizienten Workflow jetzt auch in der Oberklasse professioneller Punktstrahler erreichbar. Jede einzelne LINEAR 7 Box im Netzwerk kann zentral über Mac oder PC aus angesprochen, und detailliert in der Lautstärke, im EQing, im Limiting, Delay und Polarität controlled werden.

mehr erfahren

DSP-Out

Ein besonders wertvolles Feature, das es so nur bei LINEAR 7 gibt: Über DSP-Out kann eine zusätzliche, nicht netzwerkfähige Aktiv-Box (z.B. aus der LINEAR-Serie) in das Netzwerk integriert und individuell in allen Parametern ferngesteuert werden. Das sichert den Werterhalt und die Zukunftsfähigkeit einer bestehenden Infrastruktur!

Sowohl für Speaker als auch DSP-Out stehen unabhängig voneinander ein vollparametrischer 10-Band EQ, High-Pass-Filter, Low-Pass-Filter Delay, Polarität und Limiting zur Verfügung.

LINEAR 7 110 XA

Die aktive und netzwerkfähige Multifunktionsbox LINEAR 7 110 XA eignet sich dank ihrer Gehäuseform mit integrierter 30°-Schräge auch für die Anwendung als querliegender Bühnenmonitor. Sie bietet ein für die Monitor-Anwendung optimiertes Preset, welche die durch Bodenankopplung im querliegenden Betrieb entstehende Überbetonung des Tieftonanteils ausgleicht.

Technische Daten


Max. SPL @ 10 % THD	126 dB Halfspace (70 Hz – 12 kHz gemittelt)
Max. SPL Peak @ 10 % THD	129 dB Halfspace
Frequenzgang +/-3 dB	70 Hz – 19 kHz
Frequenzgang -10 dB	65 Hz – 20 kHz
Endstufenleistung (Peak Power)	2000 W
Endstufentyp	Class D - Biamped
Tief-/Mitteltonlautsprecher	1x 10", 2,5" Schwingspule
Hochtontreiber	1", 1,4" Schwingspule
Horncharakteristik	80° x 60° CD-Horn, drehbar
Trennfrequenz aktiv	2 kHz FIR X-Over mit 60 dB/Okt.
Maximaler Eingangspegel	+20 dBu
Analoge Eingänge	1x XLR/Klinke-Kombi symmetrisch
Analoger Thru	1x XLR symmetrisch
DSP Out	1x XLR
Netzwerkanschluss	Ethercon RJ45, 1x In, 1x Thru
Filter-Presets	Flat, Monitor, Low Cut, Remote
Remote-Software	DSP CONTROL (Windows, Mac OS)
DSP-Funktionen	Vollparametrischer 10-Band EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute
Sampling-Rate	96 kHz
Systemlatenz	Unter 2,6 ms
Netzanschluss	1x Powercon NAC3 In, 100–240 V
Leistungsaufnahme	1 A / 100–240 V Nenn-Stromverbrauch nach EN 62368-1
Aufstellwinkel	30°
Hochständerflansch	DuoTilt 3°/7°
Flugpunkte	5x M8 (AP-8)
Griffe	2x SingleGrip
Gehäuse	Hybrid (Birke-Multiplex/MDF)
Gehäuseoberfläche	Acryllack, schwarz
Frontgitter	2 mm Metallgitter mit schwarzem Akustikschaumstoff
Abmessungen (BxHxT)	36 x 54 x 31 cm 14-11/64 x 21-1/4 x 12-13/64"
Gewicht	17 kg / 37,5 lbs

LINEAR 7 112 XA

Die aktive und netzwerkfähige Multifunktionsbox LINEAR 7 112 XA eignet sich dank ihrer Gehäuseform mit integrierter 30°-Schräge auch für die Anwendung als querliegender Bühnenmonitor. Sie bietet ein für die Monitor-Anwendung optimiertes Preset, welche die durch Bodenankopplung im querliegenden Betrieb entstehende Überbetonung des Tieftonanteils ausgleicht.

Technische Daten


Max. SPL @ 10 % THD	128 dB Halfspace (70 Hz – 12 kHz gemittelt)
Max. SPL Peak @ 10 % THD	131 dB Halfspace
Frequenzgang +/-3 dB	67 Hz – 19 kHz
Frequenzgang -10 dB	62 Hz – 20 kHz
Endstufenleistung (Peak Power)	2000 W
Endstufentyp	Class D - Biamped
Tief-/Mitteltonlautsprecher	1x 12", 2,5" Schwingspule
Hochtontreiber	1", 1,7" Schwingspule
Horncharakteristik	70° x 50° CD-Horn, drehbar
Trennfrequenz aktiv	1,6 kHz FIR X-Over mit 60 dB/Okt.
Maximaler Eingangspegel	+20 dBu
Analoge Eingänge	1x XLR/Klinke-Kombi symmetrisch
Analoger Thru	1x XLR symmetrisch
DSP Out	1x XLR
Netzwerkanschluss	Ethercon RJ45, 1x In, 1x Thru
Filter-Presets	Flat, Monitor, Low Cut, Remote
Remote-Software	DSP CONTROL (Windows, Mac OS)
DSP-Funktionen	Vollparametrischer 10-Band EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute
Sampling-Rate	96 kHz
Systemlatenz	Unter 2,6 ms
Netzanschluss	1x Powercon NAC3 In, 100–240 V
Leistungsaufnahme	1 A / 100–240 V Nenn-Stromverbrauch nach EN 62368-1
Aufstellwinkel	30°
Hochständerflansch	DuoTilt 3°/7°
Flugpunkte	5x M8 (AP-8)
Griffe	1x SingleGrip, 1x MultiGrip
Gehäuse	Hybrid (Birke-Multiplex/MDF)
Gehäuseoberfläche	Acryllack, schwarz
Frontgitter	2 mm Metallgitter mit schwarzem Akustikschaumstoff
Abmessungen (BxHxT)	37 x 67 x 31 cm 14-9/16 x 26-3/8 x 12-13/64"
Gewicht	21 kg / 46,3 lbs

LINEAR 7 112 FA

Der aktive und netzwerkfähige LINEAR 7 112 FA Fullrange-Lautsprecher liefert dank seines größeren Gehäuse-Volumens mehr Schalldruck im Tieftonbereich. Mit dem auf die jeweilige Box optimierten Preset „Bass Boost“ kann je nach Bedarf der Tieftonbereich angehoben werden.

Technische Daten


Max. SPL @ 10 % THD	128 dB Halfspace (70 Hz – 12 kHz gemittelt)
Max. SPL Peak @ 10 % THD	131 dB Halfspace
Frequenzgang +/-3 dB	64 Hz – 19 kHz
Frequenzgang -10 dB	55 Hz – 20 kHz
Endstufenleistung (Peak Power)	2000 W
Endstufentyp	Class D - Biamped
Tief-/Mitteltonlautsprecher	1x 12", 2,5" Schwingspule
Hochtontreiber	1", 1,7" Schwingspule
Horncharakteristik	70° x 50° CD-Horn, drehbar
Trennfrequenz aktiv	1,6 kHz FIR X-Over mit 60 dB/Okt.
Maximaler Eingangspegel	+20 dBu
Analoge Eingänge	1x XLR/Klinke-Kombi symmetrisch
Analoger Thru	1x XLR symmetrisch
DSP Out	1x XLR
Netzwerkanschluss	Ethercon RJ45, 1x In, 1x Thru
Filter-Presets	Flat, Boost, Low Cut, Remote
Remote-Software	DSP CONTROL (Windows, Mac OS)
DSP-Funktionen	Vollparametrischer 10-Band EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute
Sampling-Rate	96 kHz
Systemlatenz	Unter 2,6 ms
Netzanschluss	1x Powercon NAC3 In, 100–240 V
Leistungsaufnahme	1 A / 100–240 V Nenn-Stromverbrauch nach EN 62368-1
Clustering-Winkel	70°
Hochständerflansch	DuoTilt 3°/7°
Flugpunkte	4x M8 (AP-8)
Griffe	2x MultiGrip
Gehäuse	Hybrid (Birke-Multiplex/MDF)
Gehäuseoberfläche	Acryllack, schwarz
Frontgitter	2 mm Metallgitter mit schwarzem Akustikschaumstoff
Abmessungen (BxHxT)	37 x 67 x 37 cm 14-9/16 x 26-3/8 x 14-9/16"
Gewicht	23 kg / 50,7 lbs

LINEAR 7 115 FA

Der aktive und netzwerkfähige LINEAR 7 115 FA Fullrange-Lautsprecher liefert dank seines größeren Gehäuse-Volumens mehr Schalldruck im Tieftonbereich. Mit dem auf die jeweilige Box optimierten Preset „Bass Boost“ kann je nach Bedarf der Tieftonbereich angehoben werden.

Technische Daten


Max. SPL @ 10 % THD	129 dB Halfspace (70 Hz – 12 kHz gemittelt)
Max. SPL Peak @ 10 % THD	134 dB Halfspace
Frequenzgang +/-3 dB	57 Hz – 19 kHz
Frequenzgang -10 dB	54 Hz – 20 kHz
Endstufenleistung (Peak Power)	2000 W
Endstufentyp	Class D - Biamped
Tief-/Mitteltonlautsprecher	1x 15", 3" Schwingspule
Hochtontreiber	1", 1,7" Schwingspule
Horncharakteristik	60° x 40° CD-Horn, drehbar
Trennfrequenz aktiv	1,5 kHz FIR X-Over mit 60 dB/Okt.
Maximaler Eingangspegel	+20 dBu
Analoge Eingänge	1x XLR/Klinke-Kombi symmetrisch
Analoger Thru	1x XLR symmetrisch
DSP Out	1x XLR
Netzwerkanschluss	Ethercon RJ45, 1x In, 1x Thru
Filter-Presets	Flat, Boost, Low Cut, Remote
Remote-Software	DSP CONTROL (Windows, Mac OS)
DSP-Funktionen	Vollparametrischer 10-Band EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute
Sampling-Rate	96 kHz
Systemlatenz	Unter 2,6 ms
Netzanschluss	1x Powercon NAC3 In, 100–240 V
Leistungsaufnahme	1 A / 100–240 V Nenn-Stromverbrauch nach EN 62368-1
Clustering-Winkel	60°
Hochständerflansch	DuoTilt 3°/7°
Flugpunkte	4x M8 (AP-8)
Griffe	2x MultiGrip
Gehäuse	Hybrid (Birke-Multiplex/MDF)
Gehäuseoberfläche	Acryllack, schwarz
Frontgitter	2 mm Metallgitter mit schwarzem Akustikschaumstoff
Abmessungen (BxHxT)	45 x 71 x 45 cm 17-23/32 x 27-61/64 x 17-23/32"
Gewicht	32 kg / 70,5 lbs

LINEAR 7 118 Sub A

Der LINEAR 7 118 Sub A ist ein äußerst leistungsstarker, aber dennoch kompakter 18 Zoll Subwoofer. Ausgestattet mit den Features der netzwerkfähigen LINEAR 7 Serie liefert er in zahlreichen Anwendungen überragende Tiefton-Erlebnisse.

Technische Daten


Max. SPL @ 10 % THD	129 dB Halfspace (42 Hz – 100 Hz gemittelt)
Max. SPL Peak @ 10 % THD	131 dB Halfspace
Frequenzgang +/-3 dB	42 Hz – X-Over
Frequenzgang -10 dB	38 Hz – X-Over
Endstufenleistung (Peak Power)	2000 W
Endstufentyp	Class D
Basslautsprecher	1x 18", 4" Schwingspule
Maximaler Eingangspegel	+20 dBu
Analoge Eingänge	2x XLR/Klinke-Kombi symmetrisch
Analoger Thru	2x XLR symmetrisch
DSP Out	1x XLR
Netzwerkanschluss	Ethercon RJ45, 1x In, 1x Thru
Filter-Presets	Front, Cardioid 1:1, Cardioid 2:1, Remote
Remote-Software	DSP CONTROL (Windows, Mac OS)
DSP-Funktionen	Vollparametrischer 10-Band EQ mit variabler Filter-Charakteristik, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute
Sampling-Rate	96 kHz
Systemlatenz	Unter 2,6 ms
Netzanschluss	1x Powercon NAC3 In, 1x Powercon NAC3 Thru, 100–240 V
Leistungsaufnahme	1,9 A / 100–240 V Nenn-Stromverbrauch nach EN 62368-1
Hochständerflansch	1x M20
Griffe	2x MultiGrip
Gehäuse	Birke-Multiplex
Gehäuseoberfläche	Acryllack, schwarz
Frontgitter	2 mm Metallgitter mit schwarzem Akustikschaumstoff
Abmessungen (BxHxT)	55 x 56 x 69 cm 21-21/32 x 22-3/64 x 27-11/64"
Gewicht	41 kg / 90,4 lbs

Systemvorschläge

Single Fullrange Setup

1x LINEAR 7 115 FA

2.1 Setup

2x LINEAR 7 110 XA

1x LINEAR 7 118 Sub A

Club Setup

2x LINEAR 7 112 FA

2x LINEAR 7 118 Sub A

Power Setup

2x LINEAR 7 112 FA

4x LINEAR 7 118 Sub A

Cardioid Setup 1:1

2x LINEAR 7 112 FA

4x LINEAR 7 118 Sub A

Cardioid Setup 2:1

2x LINEAR 7 115 FA

6x LINEAR 7 118 Sub A
