CONTOUR X CX 15

EXCELLENCE THROUGH EFFICIENCY

Die CX 15 ist ein kompakter, multifunktionaler Punktstrahler mit erweiterter Basswiedergabe.

Die CX 15 ist sehr hoch belastbar, überdurchschnittlich verzerrungsarm und verfügt über einen hohen Wirkungsgrad.

KonzeptionPassives 2-Wege Topteil
Belastbarkeit RMS700 W
Max. SPL-Spitze132 dB
Übertragungsbereich -6 dB69 Hz - 18 kHz
Öffnungswinkel -6 dB (horizontal x vertikal)75° x 55°, drehbar

Technische Daten

Kenndaten

KonzeptionPassives 2-Wege Topteil
GehäuseprinzipBassreflex
Belastbarkeit RMS700 W
Belastbarkeit Programm1400 W
Belastbarkeit Spitze2800 W
Nennimpedanz18 Ohm
Max. SPL Mittelwert2129 dB
Max. SPL-Spitze3132 dB
Kennschalldruckpegel 1 W/1 m499 dB
Trennfrequenz1,2 kHz
Übertragungsbereich -6 dB69 Hz - 18 kHz
Übertragungsbereich -10 dB55 Hz - 19 kHz
Öffnungswinkel -6 dB (horizontal x vertikal)75° x 55°, drehbar
Index
Index 1)Nach EN 60268-5 (Minimalwert nicht kleiner als 80% des Nennwertes)
Index 2)3 x Topteil @ 1 m, 10 % THD, 100 Hz - 5 kHz, (EN 60268-21), Vollraum, @ 1,2 kW
Index 3)3 x Topteil @ 1 m, 10 % THD @ 666 Hz,Vollraum, @ 1,2 kW
Index 4)100 Hz - 10 kHz, Vollraum

Komponenten

Mittel-/Hochton1 x 15" B&C Konuslautsprecher mit Neodymmagnet und 3,5"-Schwingspule
Hochton1 x 1,4" B&C Kompressionstreiber mit Neodymmagnet und 3"-Schwingspule
FrequenzweicheHochpass: 24 dB/Oktave, Tiefpass: 24 dB/Oktave
HornConstant-Directivity-Horn, drehbar

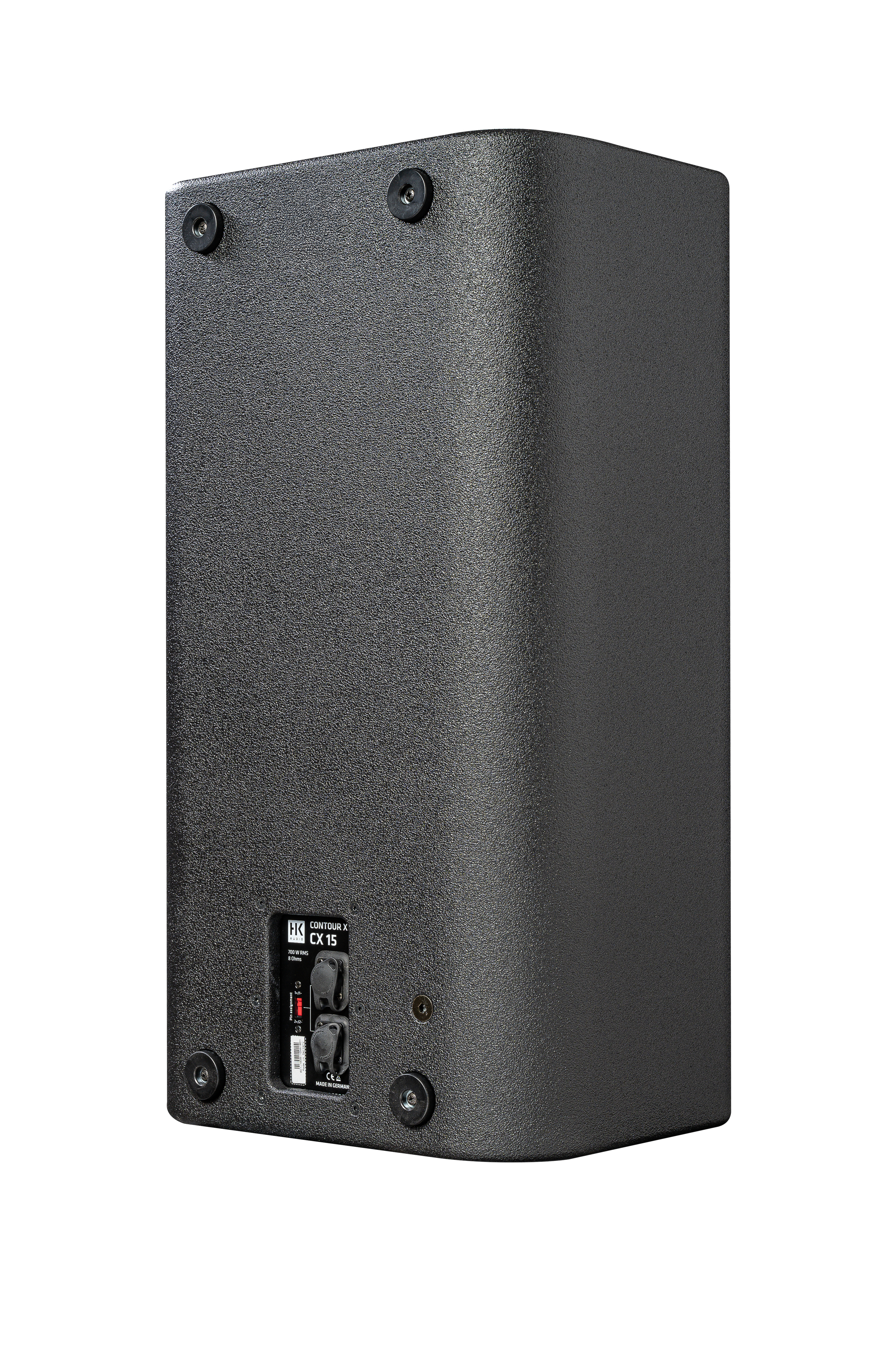

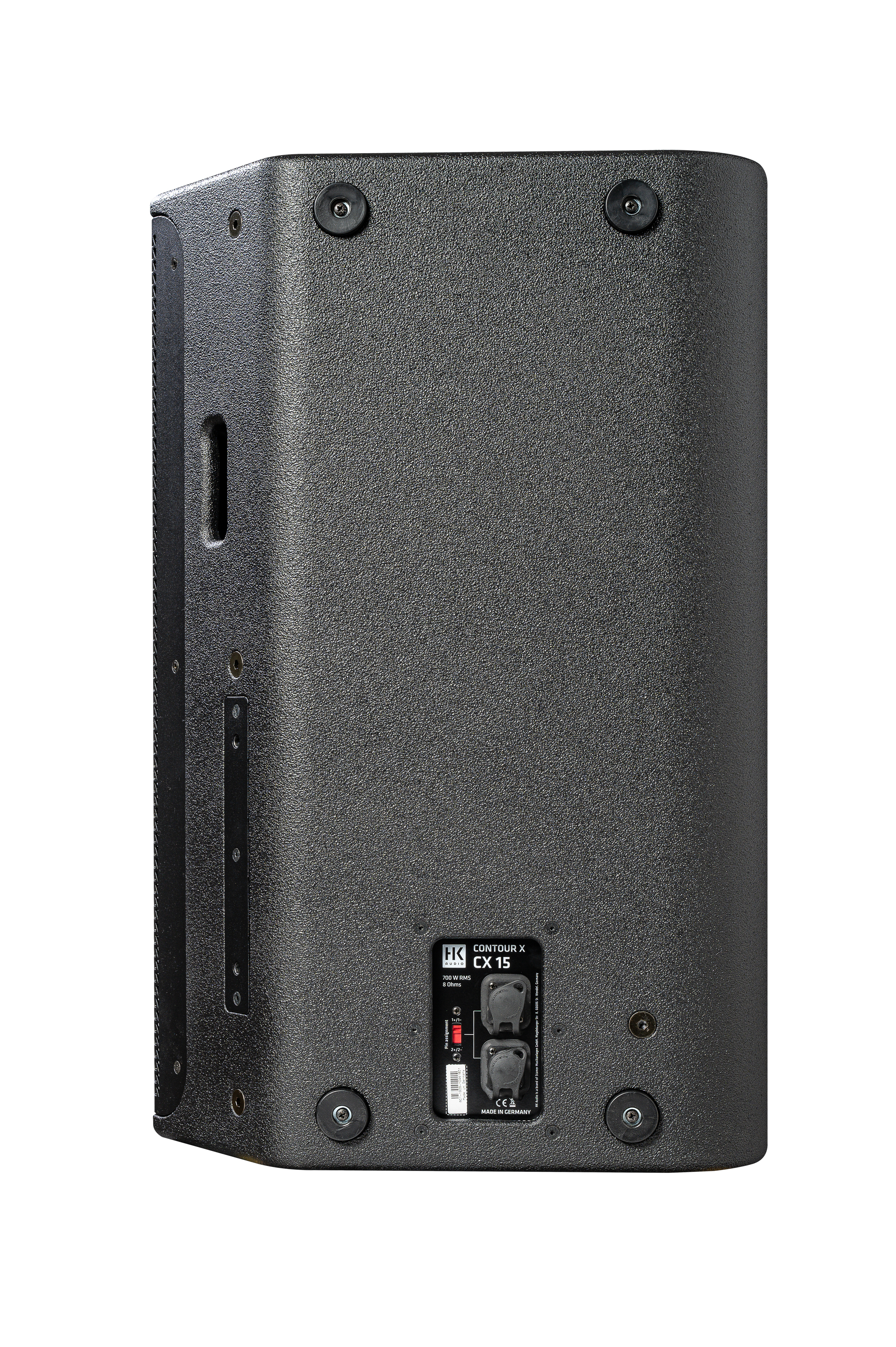

Anschlüsse

Eingang2 x NL4 Speakon
Ausgang/Parallelausgang2 x NL4 Speakon
Pin-Belegung1+/-, 2+/-, schaltbar

Amping/Presets

Lab.GruppenIPX Serie, IPD Serie, Lake
PowersoftArmonia+

Amping/Filter Sheets

Lab.GruppenIPD/IPX Serie (inkl. Limiter-Angaben)

Mechanische Daten

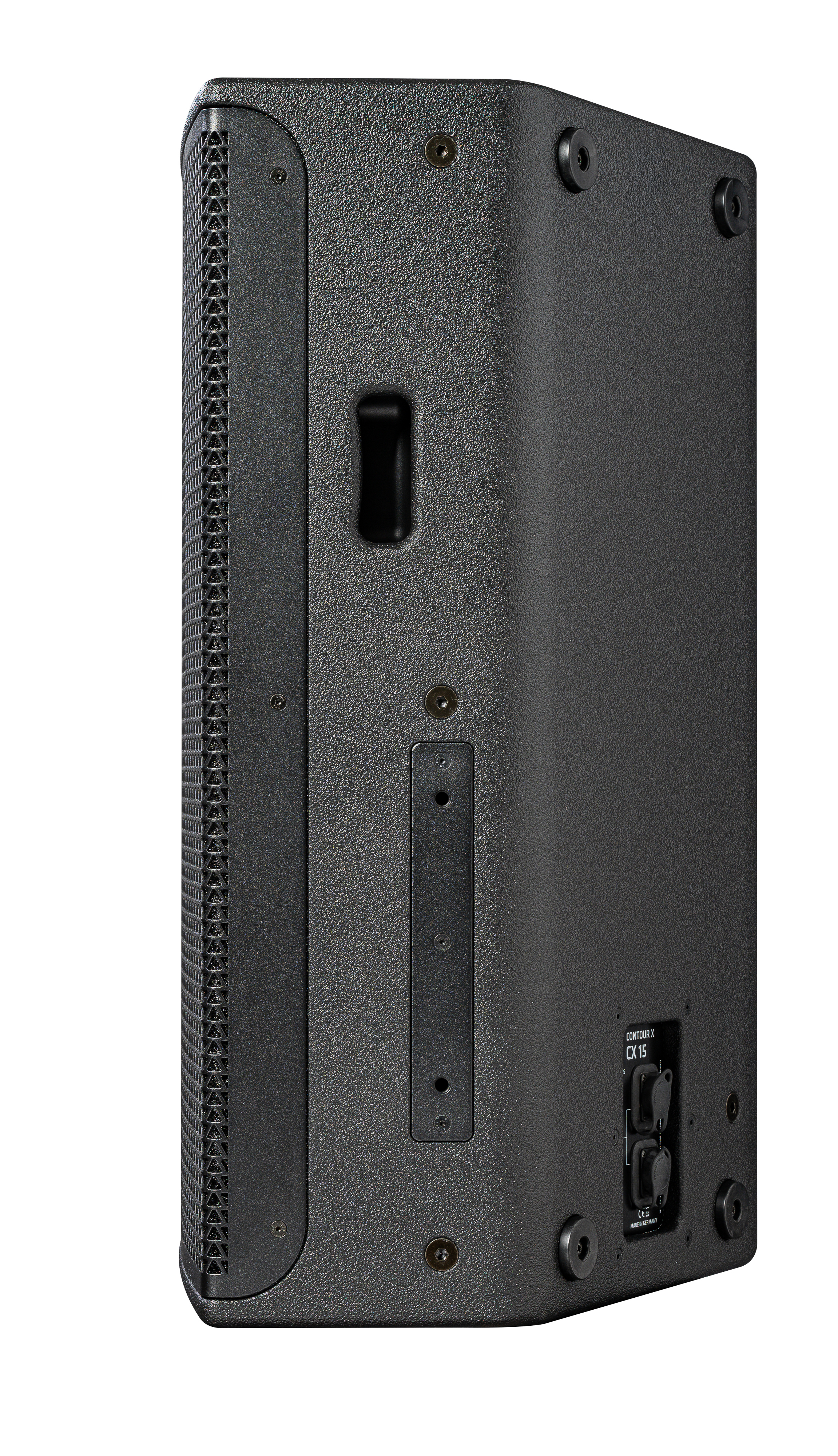

Gehäuse-Features/Rigging10 x Flugpunkt M10, 1 x Aeroquip, Hochständerflansch HK Audio DuoTilt (3°/7°) Aufstellwinkel: 35° und 55°
Griffe4 x integrierte Griffmöglichkeit
GehäusematerialBirke Multiplex
GehäuseoberflächePU-Beschichtung
FarbeTiefschwarz (RAL 9005)
Frontgitterantikorrosiv beschichtetes Stahlgitter mit hinterlegtem Akustikschaumstoff
Abmessungen (B x H x T), metrisch45,0 x 75,5 x 39,5 cm
Abmessungen (B x H x T), imperial17-23/32 x 29-23/32 x 15-9/16 inch
Gewicht, metrisch29,1 kg
Gewicht, imperial64,2 lbs

Der enorme Wirkungsgrad resultiert in einem außerordentlich hohen nutzbaren Schalldruckpegel, der durch das große 1,4″-Hochtonhorn sowie den Tieftöner mit außergewöhnlich belastbarer 3,5″-Schwingspule umgesetzt werden. Hinzu kommt ein erweiterter Tieftonbereich, der die CX 15 ideal für bassintensive Anwendungen (z.B. als Drumfill) oder als bassstarkes, unaufwändiges FOH-System geeignet macht. Dabei verfügt sie wie jedes CONTOUR X-Modell über eine sehr analytische Auflösung und eine vorbildliche Wiedergabetreue. Die CX 15 deckt Fullrange-Beschallung, Nahfeld-Beschallungen mit hohen SPL-Anforderungen, z.B. als FOH-Topteil, Frontfill, Sidefill oder als Drumfill sowie Monitoring auf großen Bühnen problemlos ab. Zur Bildung symmetrischer Monitorpaare ist die CX 15 sowohl als linke als auch als rechte Variante erhältlich.
