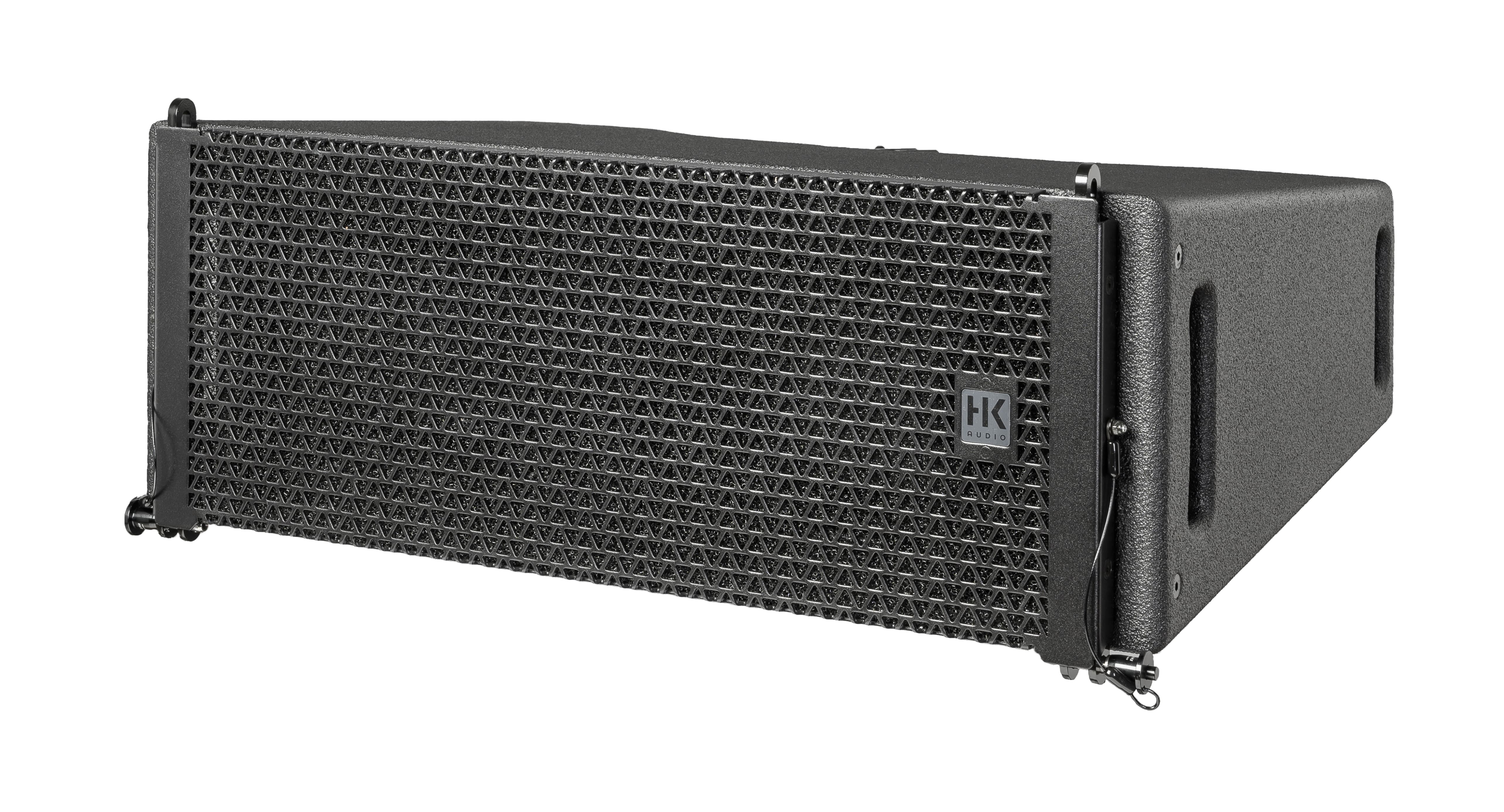

COSMO – C 6

THE INTEGRATIVE LINE ARRAY

Die breite horizontale Abstrahlung von 100° und die geringe Bauhöhe prädestinieren das kompakte C 6 Array als Beschallungslösung auch für sehr breite Publikumsflächen. Dank des geringen Gewichts der C 6 können hohe akustische Anforderungen auch bei begrenzter Lastkapazität bewältigt werden. Der tiefreichende Frequenzgang ermöglicht bei reinen Sprachanwendungen den Einsatz auch ohne zusätzliche Subwoofer.

KonzeptionPassives 2-Wege Topteil
Belastbarkeit RMS400 W
Max. SPL-Spitze142 dB
Übertragungsbereich -6 dB75 Hz - 18 kHz
Öffnungswinkel -6 dB (horizontal x vertikal)100° x 10°

Technische Daten

Kenndaten

KonzeptionPassives 2-Wege Topteil
GehäuseprinzipBassreflex
Belastbarkeit RMS400 W
Belastbarkeit Programm800 W
Belastbarkeit Spitze1600 W
Nennimpedanz116 Ohm
Max. SPL Mittelwert2133 dB
Max. SPL-Spitze3142 dB
Kennschalldruckpegel 1 W/1 m4102 dB
Trennfrequenz1 kHz
Übertragungsbereich -6 dB75 Hz - 18 kHz
Übertragungsbereich -10 dB70 Hz - 19 kHz
Öffnungswinkel -6 dB (horizontal x vertikal)100° x 10°
Index
Index 1)Nach EN 60268-5 (Minimalwert nicht kleiner als 80% des Nennwertes)
Index 2)3 x Topteil @ 1 m, 10 % THD, 100 Hz - 5 kHz, (EN 60268-21), Vollraum, @ 1 kW
Index 3)3 x Topteil @ 1 m, 10 % THD @ 900 Hz,Vollraum, @ 1 kW
Index 4)100 Hz - 10 kHz, Vollraum

Komponenten

Mittel-/Hochton2 x 6,5" SICA Konuslautsprecher mit Neodymmagnet und 2"-Schwingspule
Hochton1 x 1,4" B&C Kompressionstreiber mit Neodymmagnet und 3"-Schwingspule
FrequenzweicheHochpass: 12 dB/Oktave, Tiefpass: 12 dB/Oktave
HornMCT-Horn

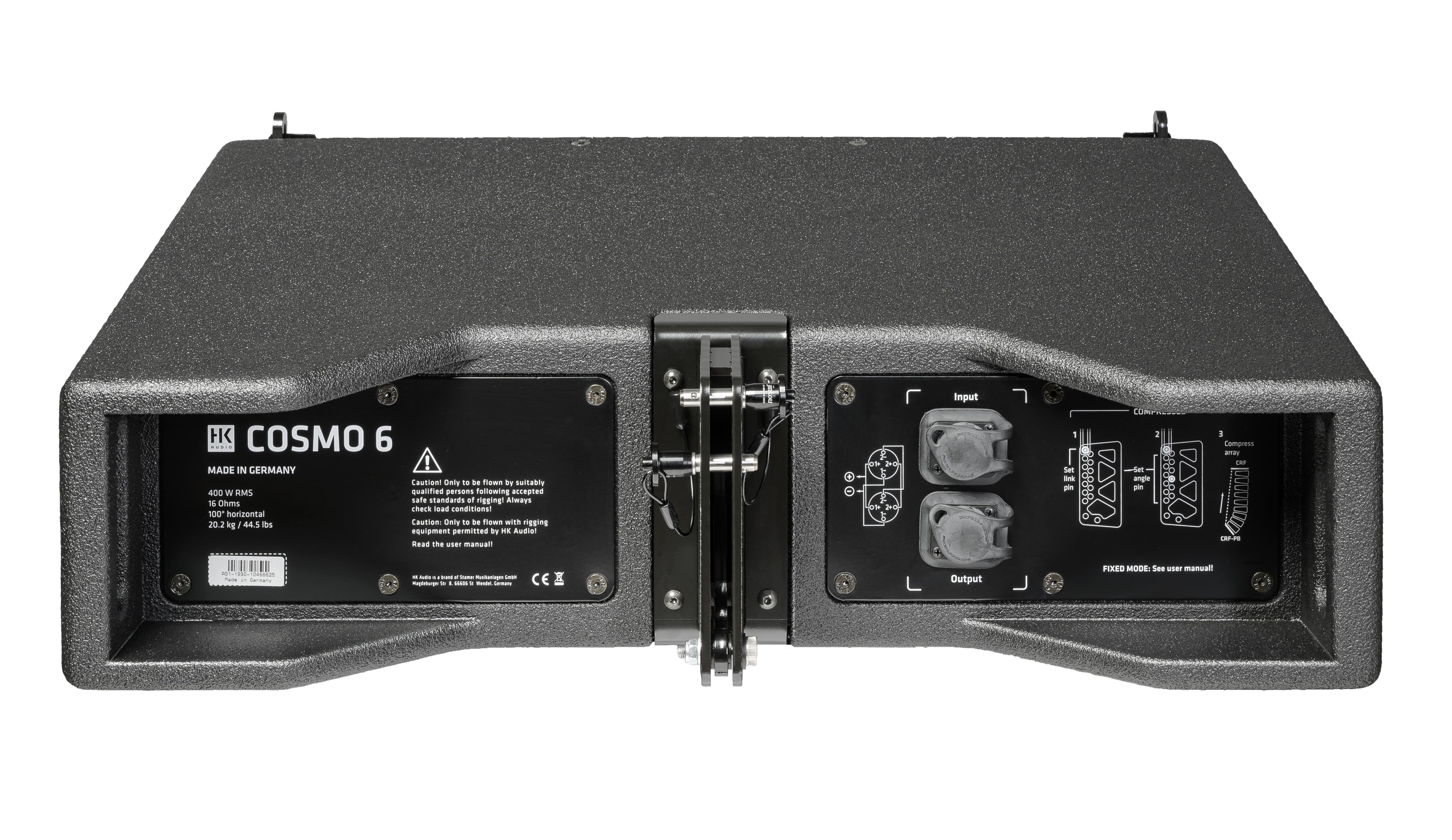

Anschlüsse

Eingang1 x NL4 Speakon
Ausgang/Parallelausgang1 x NL4 Speakon
Pin-Belegung1+/-, 2+/-, schaltbar

Amping/Presets

Lab.GruppenLake
PowersoftArmonia+

Mechanische Daten

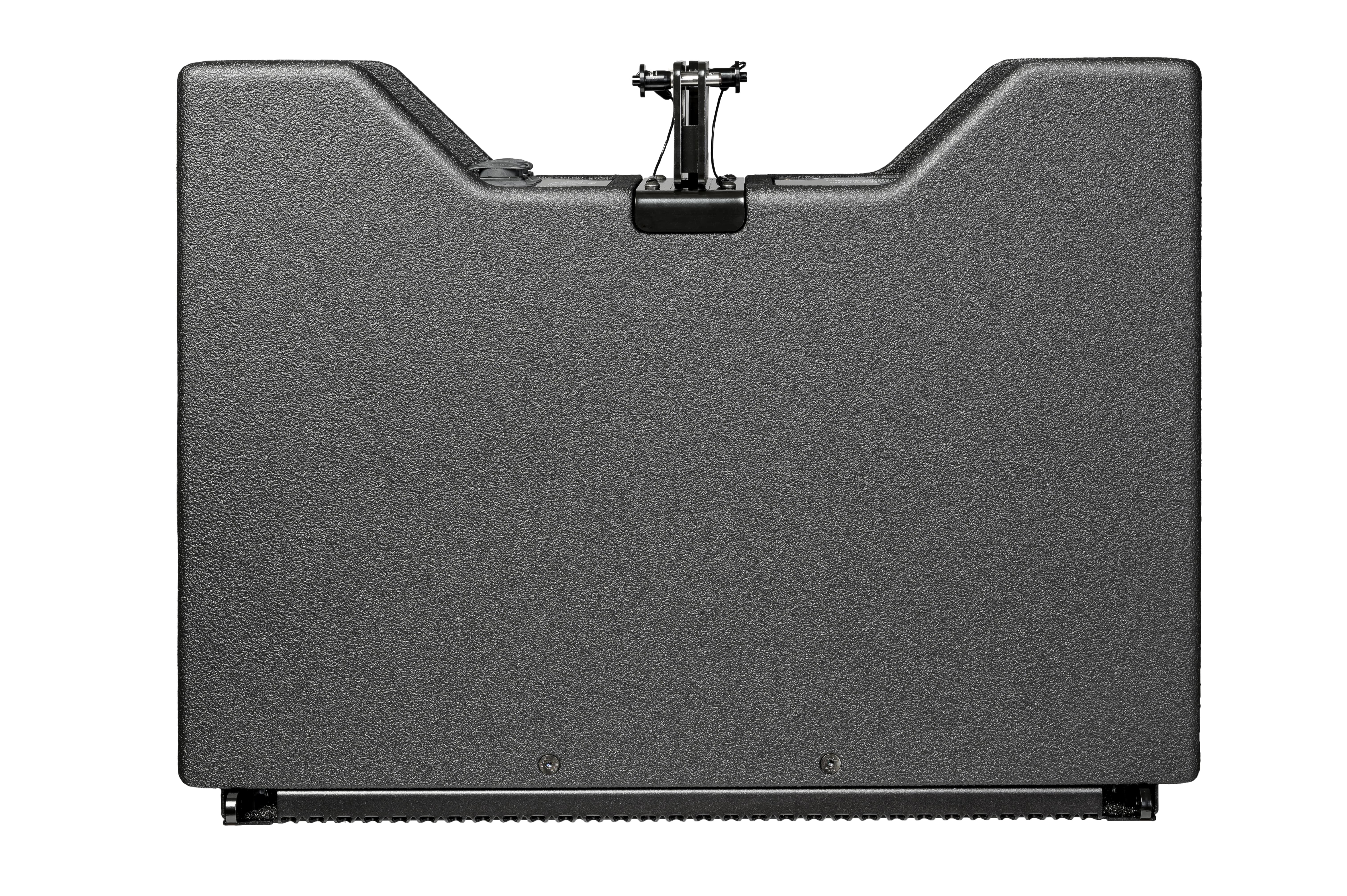

Gehäuse-Features/RiggingFlugpunkte 3-Punkt Rigging-Hardware KTL-Beschichtung

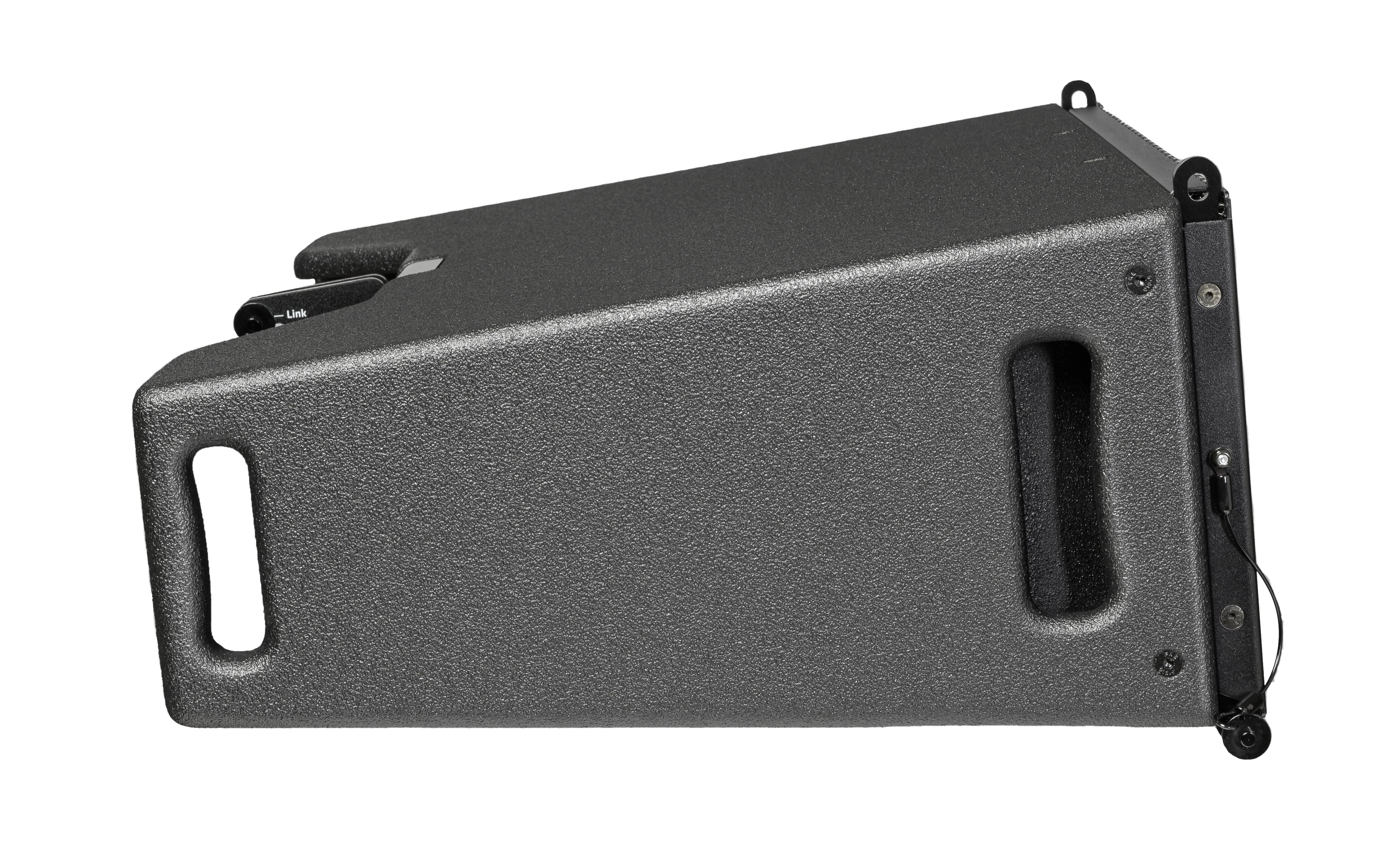

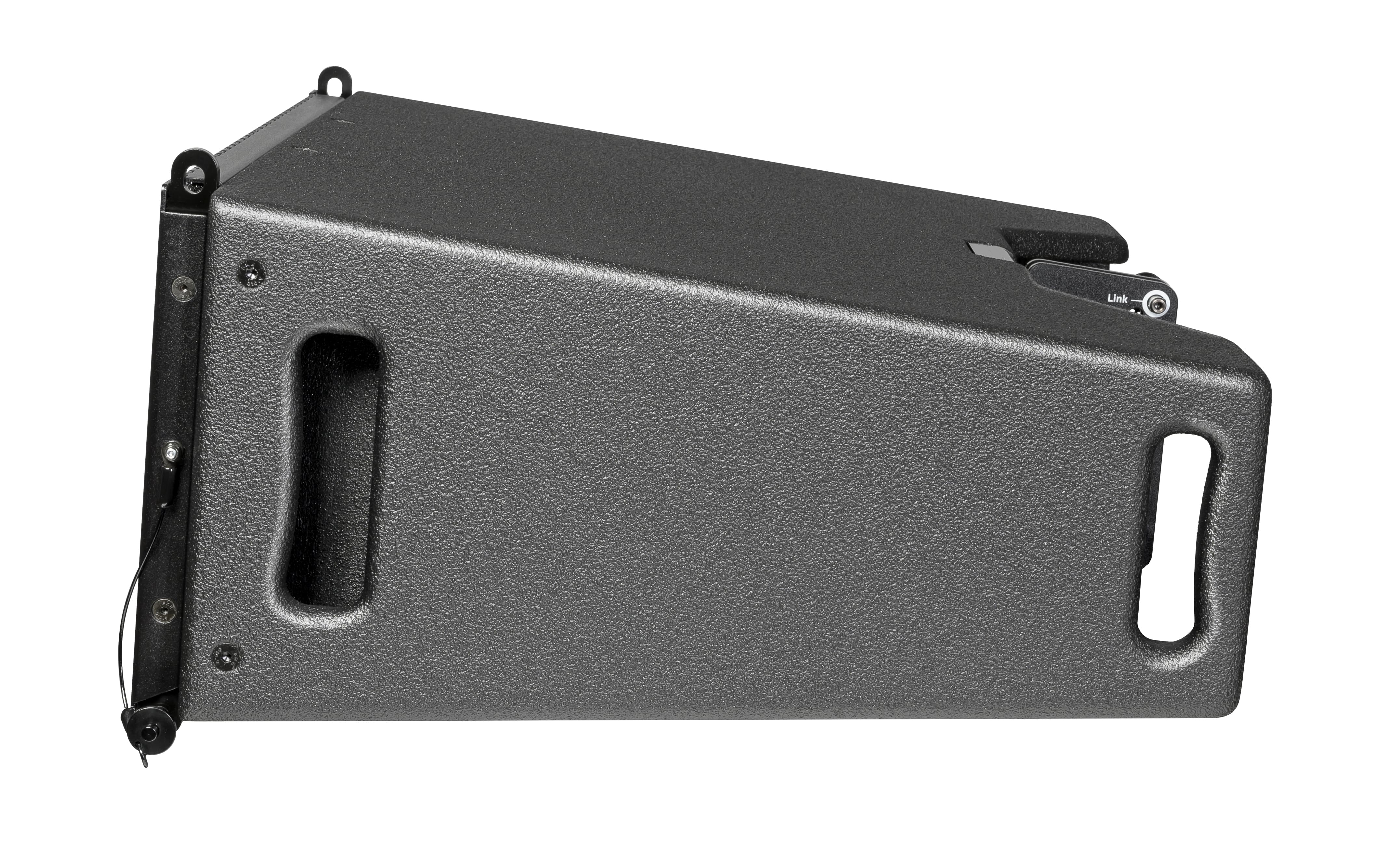

Griffe4 x integrierte Griffmöglichkeit
GehäusematerialBirke Multiplex
GehäuseoberflächePU-Beschichtung
FarbeTiefschwarz (RAL 9005)

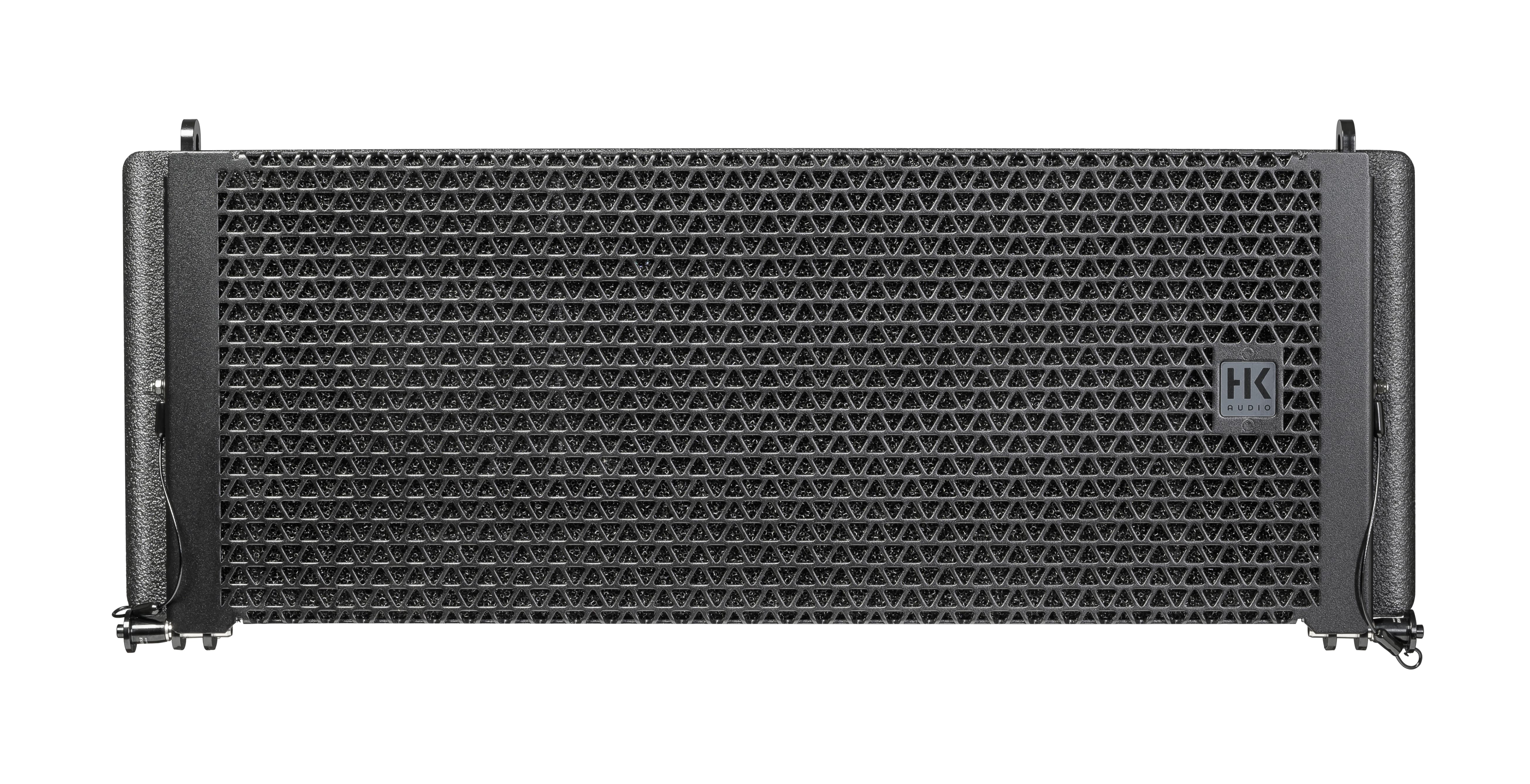

Frontgitterantikorrosiv beschichtetes Stahlgitter mit hinterlegtem Akustikschaumstoff
Abmessungen (B x H x T), metrisch60,0 x 22,0 x 45,0 cm
Abmessungen (B x H x T), imperial23-5/8 x 8-21/32 x 17-23/32 inch
Gewicht, metrisch20,2 kg
Gewicht, imperial44,5 lbs

Eine spezielle Schallführung vor den 6,5″-Wandlern erhöht den maximalen Schalldruckpegel. In Verbindung mit Subwoofern spielt das C 6-Topteil für Rock und Pop seine Stärken aus. Durch die Möglichkeit der adapterfreien und damit spaltfreien Kombination mit C 10 und C 8, eignet sich C 6 als unteres Segment eines Mixed Line Arrays. In Summe benötigt man deutlich weniger Komponenten als bisher, um den gesamten FoH-System-Bedarf der meisten Anwender abzudecken. Dadurch verlängern sich die Einsatzzeiten je Komponente im Vergleich mit anderen Systemfamilien. Das einheitliche Rastermaß der COSMO Systemfamilie vereinfacht gleichermaßen Lagerhaltung als auch Disposition, was sich positiv auf die Gesamtlagerhaltung auswirkt. Durch das einfache Handling des Line Arrays ergibt sich eine enorme Zeitersparnis, auch im Hinblick auf den Schulungsbedarf. Da ein vorhandenes System in jede Bedarfsrichtung ausgebaut werden kann, ergibt sich ein wirksamer Investitionsschutz. Der Ausbau in kleinen Schritten schafft einen wesentlich geringeren, anfänglichen Investitionsbedarf.
