IL 60-TB/TW

ALWAYS THE RIGHT SOLUTION

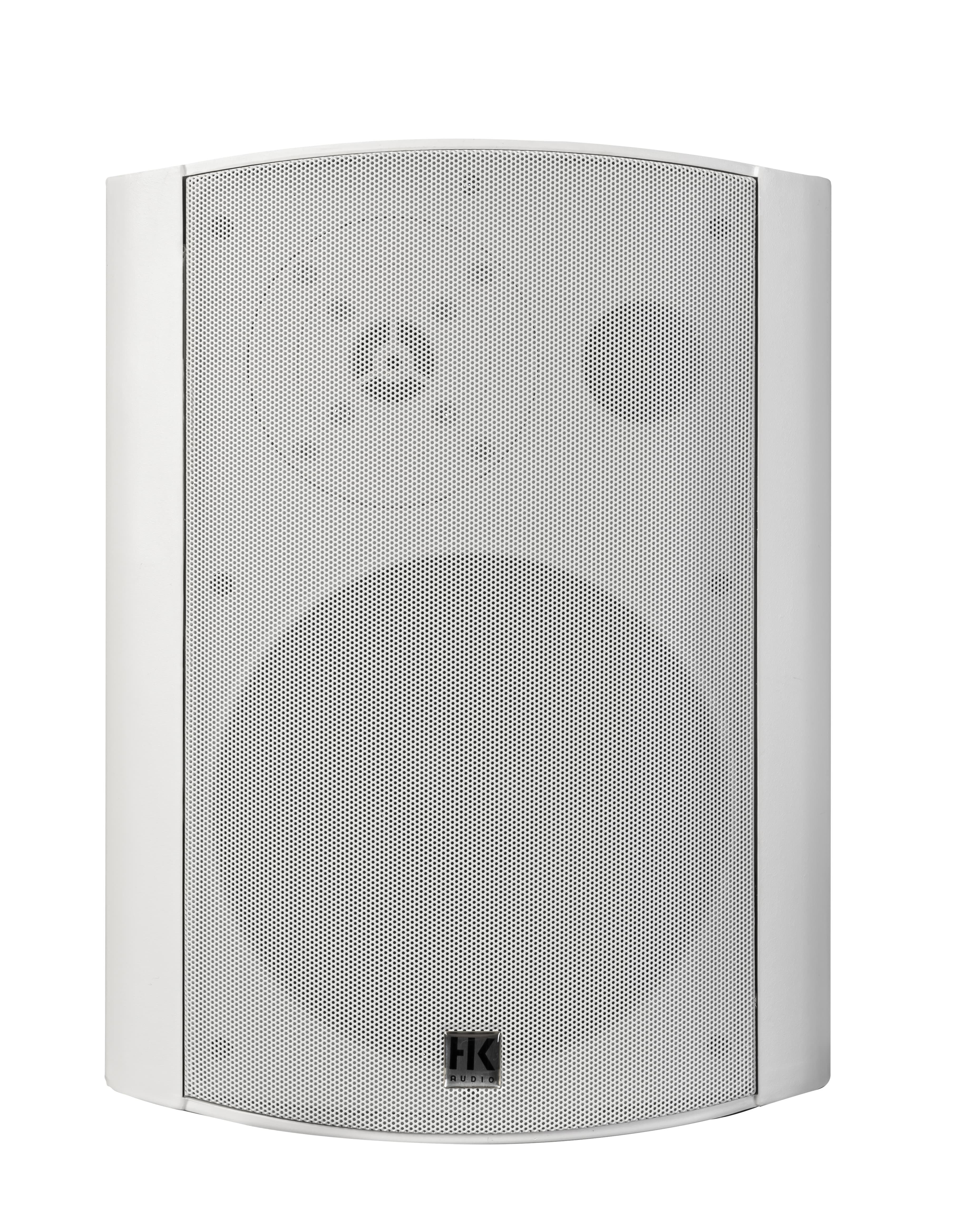

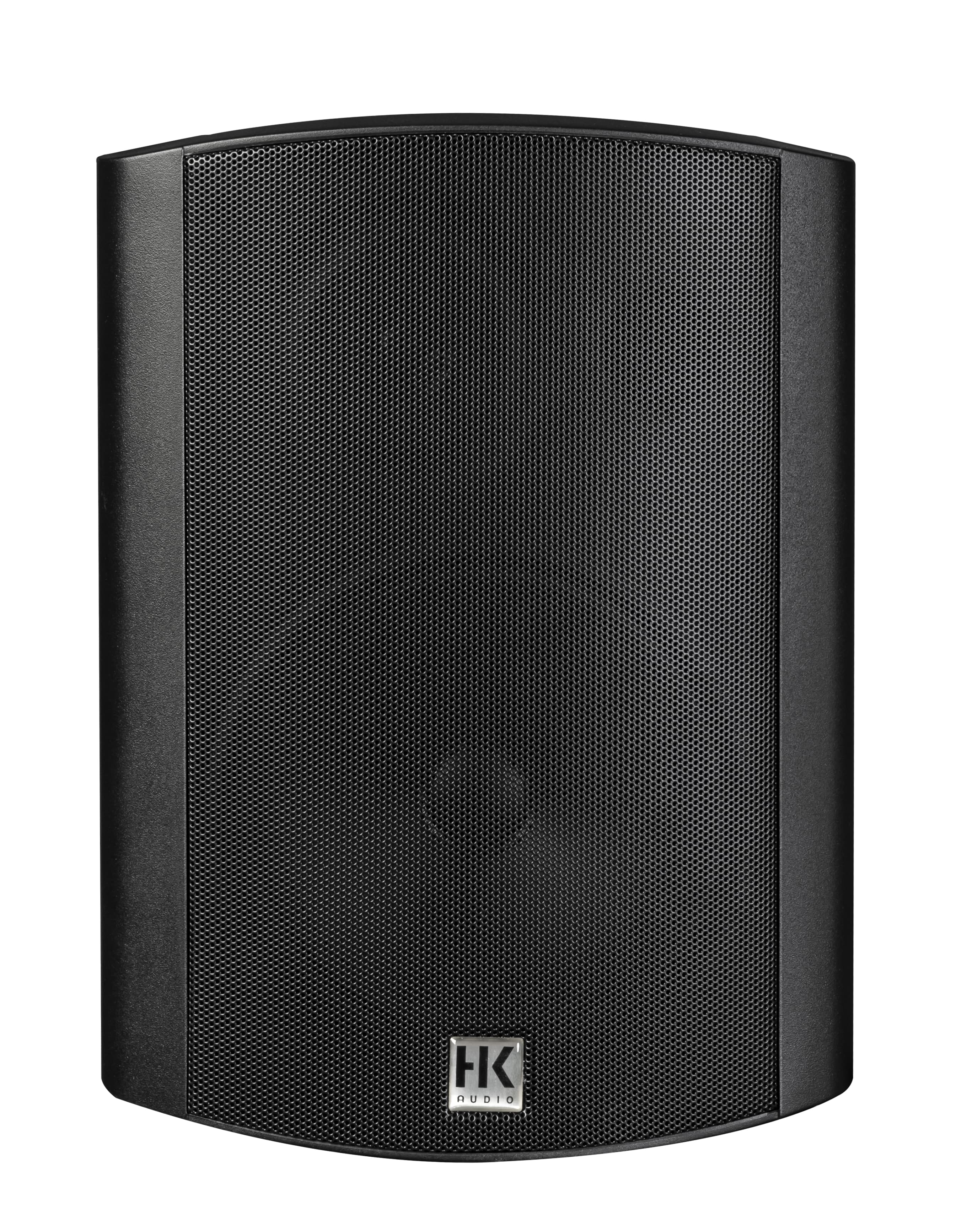

Kompaktes Lautsprechersystem für kurze Hörabstände. Trapezförmig abgeschrägtes Kunststoffgehäuse, bestückt mit 6,5“-Tieftöner und 0,75“-Hochtöner mit passiver Frequenzweiche mit 40 W Programmbelastbarkeit.

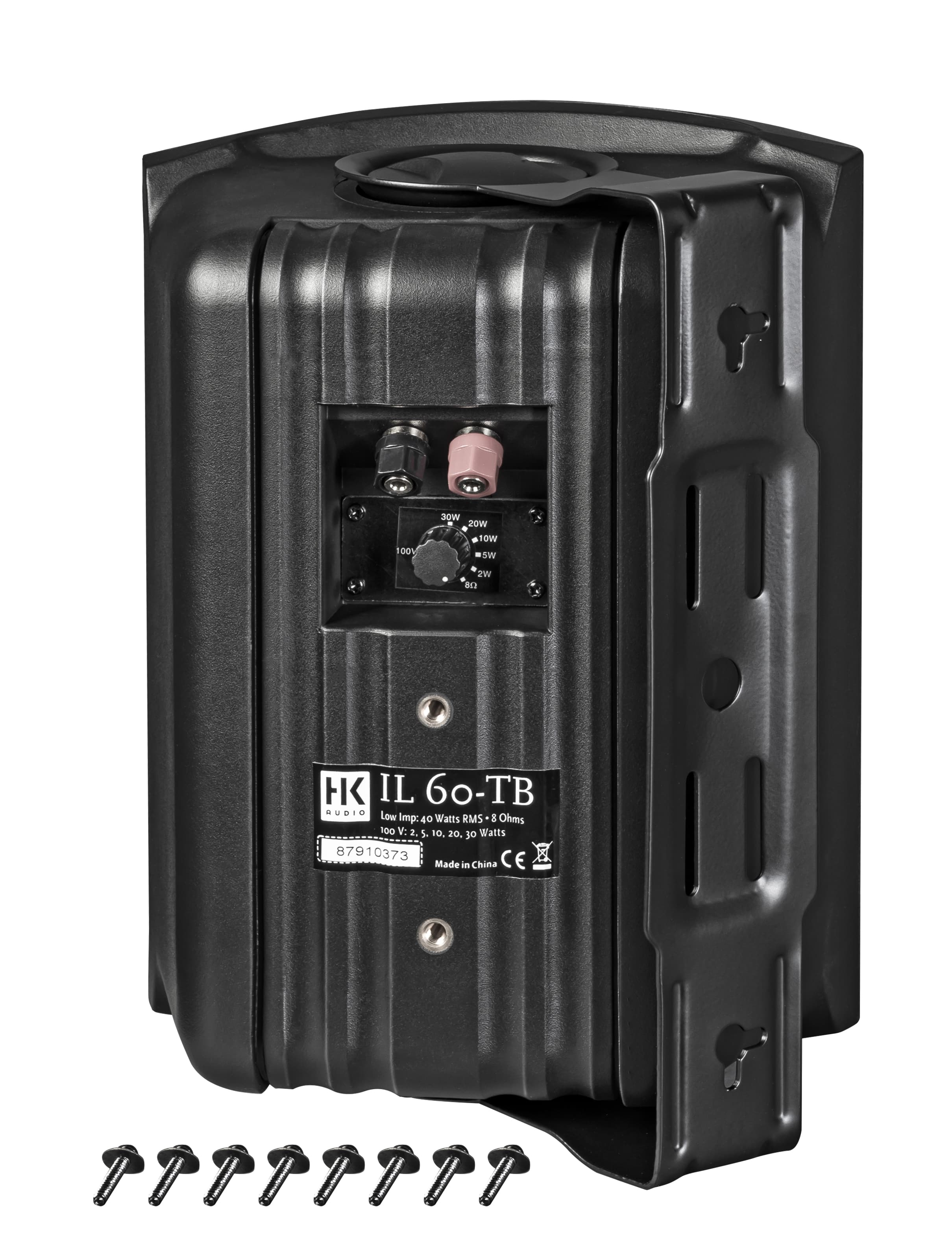

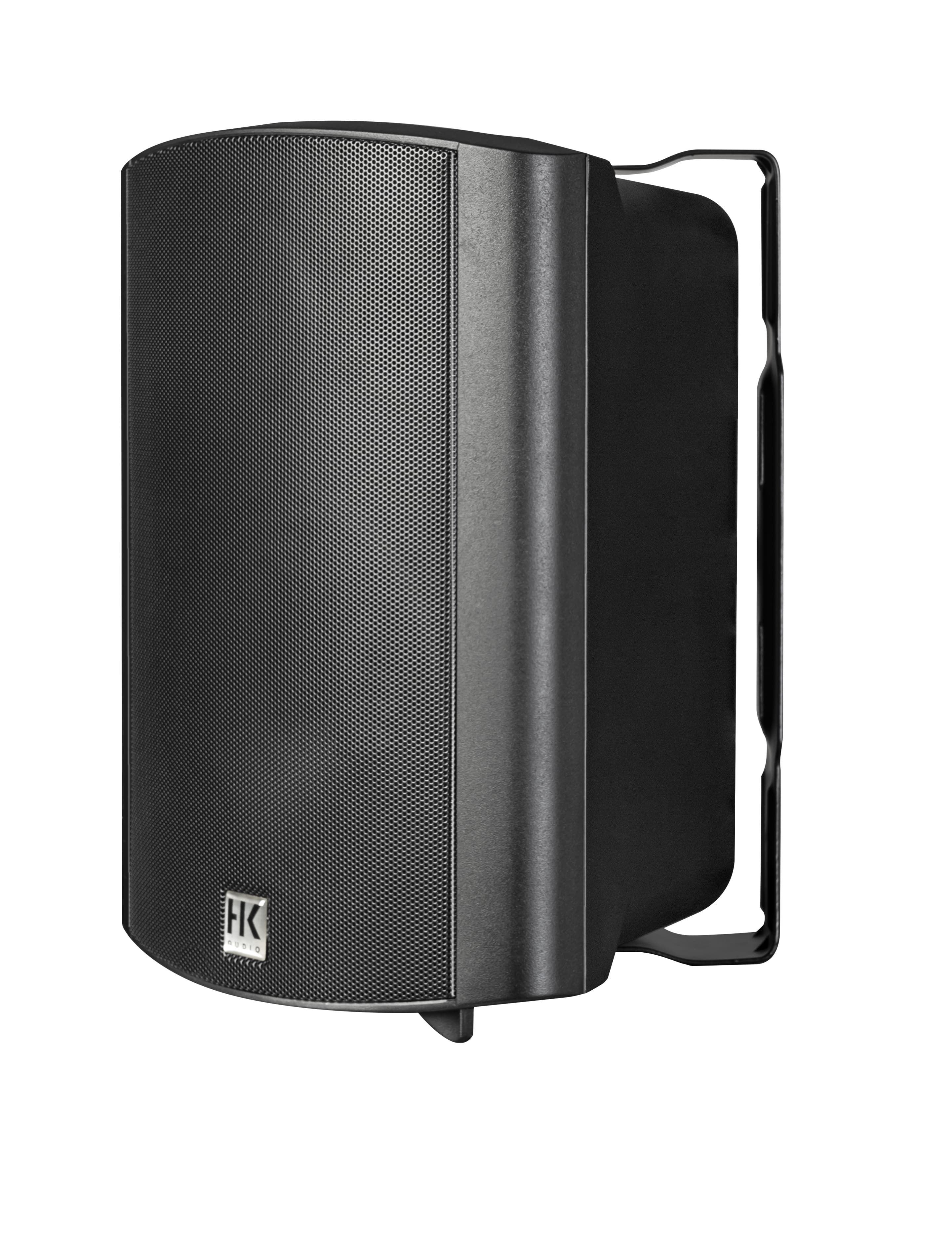

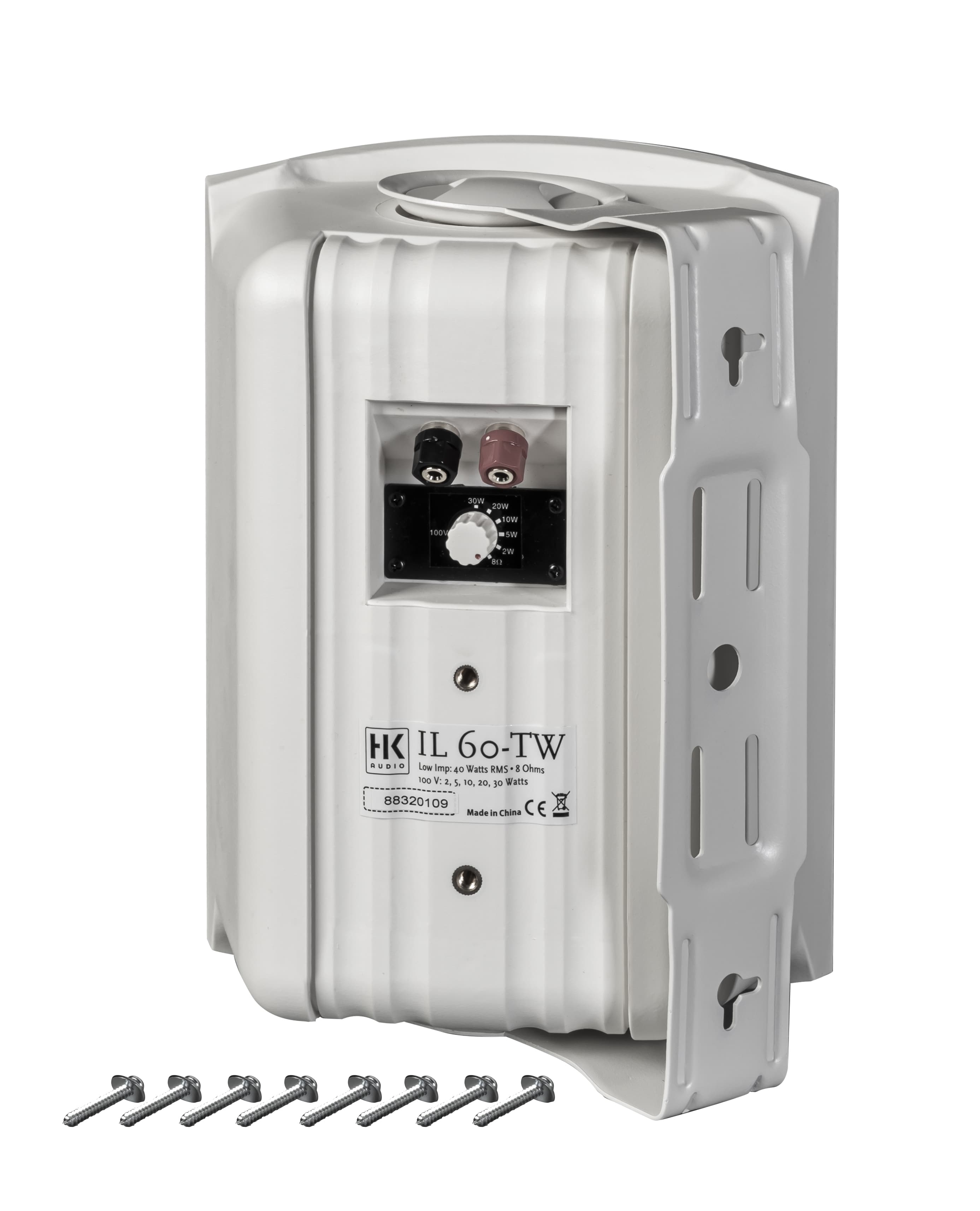

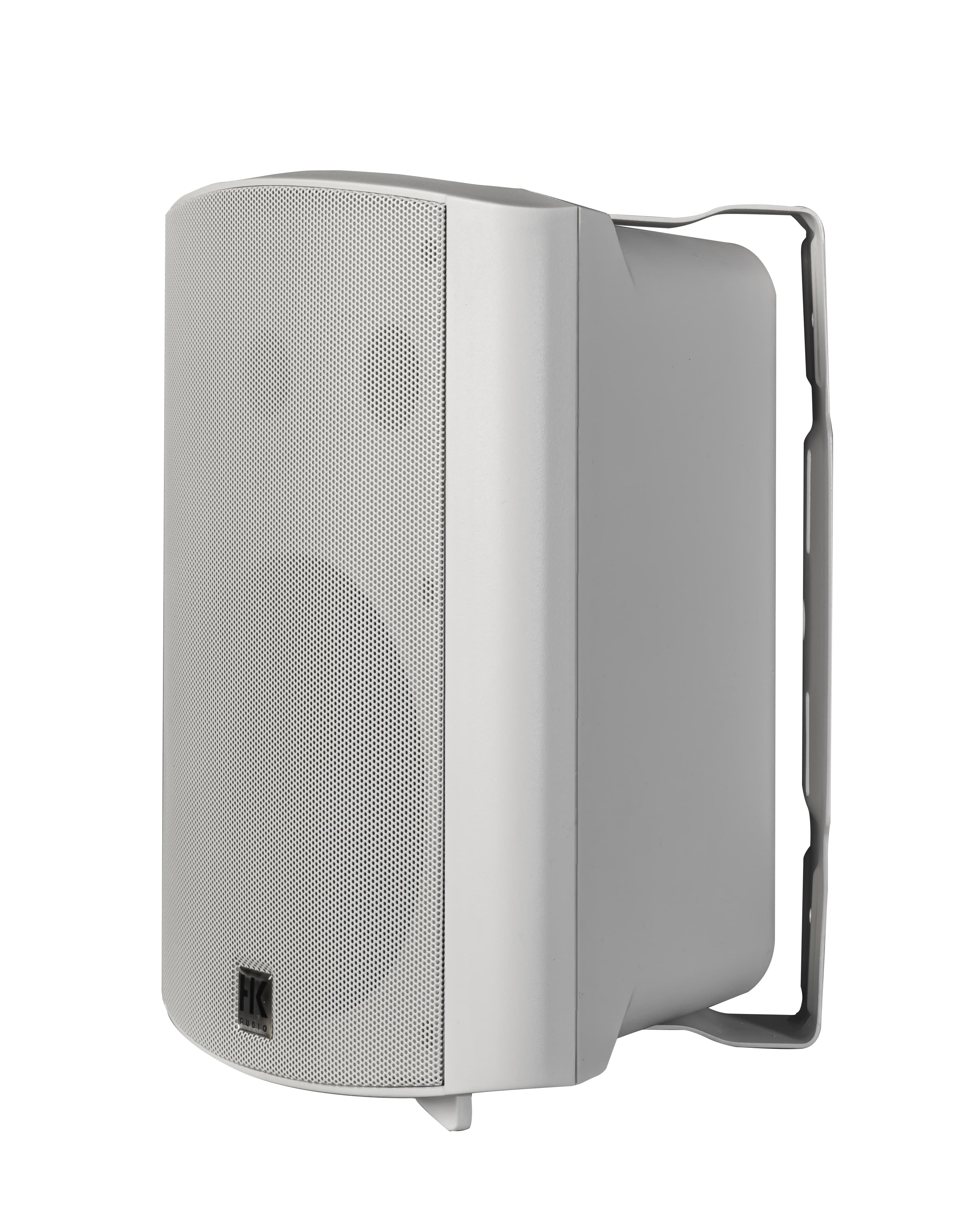

Zuschaltbarer 100 V-Übertrager mit fünf Leistungsabgriffen (2 W/ 5 W/ 10 W/ 20 W/ 30 W). Erhältlich in schwarz (TB) oder weiß (TW). U-Bügel für die Wand- und Deckenmontage standardmäßig im Lieferumfang enthalten.

Konzeption	Passiver 2-Wege-Kompaktlautsprecher
Belastbarkeit RMS	40 W (niederohmig), 30 W max. (hochohmig 100 V)
Max. SPL-Spitze	106 dB

Technische Daten

Kenndaten

KonzeptionPassiver 2-Wege-Kompaktlautsprecher

GehäuseprinzipBassreflex

Belastbarkeit RMS40 W (niederohmig), 30 W max. (hochohmig 100 V)

Belastbarkeit Programm80 W

Belastbarkeit Spitze120 W

Leistungsabgriff 1 an 100 V30 W

Leistungsabgriff 2 an 100 V20 W

Leistungsabgriff 3 an 100 V10 W

Leistungsabgriff 4 an 100 V5 W

Leistungsabgriff 5 an 100 V2 W

Nennimpedanz¹8 Ohm (niederohmig)

Nennimpedanz Leistungsabgriff 1 an 100 V¹333 Ohm

Nennimpedanz Leistungsabgriff 2 an 100 V¹1 kOhm

Nennimpedanz Leistungsabgriff 3 an 100 V¹2 kOhm

Nennimpedanz Leistungsabgriff 4 an 100 V¹5 kOhm

Max. SPL-Spitze³106 dB

Kennschalldruckpegel 1 W/1 m⁴89 dB

Trennfrequenz2,5 kHz

Übertragungsbereich -6 dB60 Hz - 18 kHz

Übertragungsbereich -10 dB50 Hz - 20 kHz

Index

Index 1)Nach EN 60268-5 (Minimalwert nicht kleiner als 80% des Nennwertes)

Index 3)1 m, 10 % THD @ 2,5 kHz, Vollraum

Index 4)100 Hz - 20 kHz, Vollraum

Komponenten

Tiefton6,5" Polypropylen-Lautsprecher mit Ferritmagnet und 1"-Schwingspule

Hochton1"-Kunststoff-Kalottenhochtöner mit Ferritmagnet mit 0,5"-Schwingspule und Ferrofluid

Anschlüsse

Eingang1 x Bananen-Buchsen/Klemmanschluss

Amping/Presets

Amping/Filter Sheets

Mechanische Daten

GehäusematerialKunststoff

Gehäuseoberflächeglatt

Farbeschwarz (TB) oder weiß (TW)

FrontgitterMetallgitter

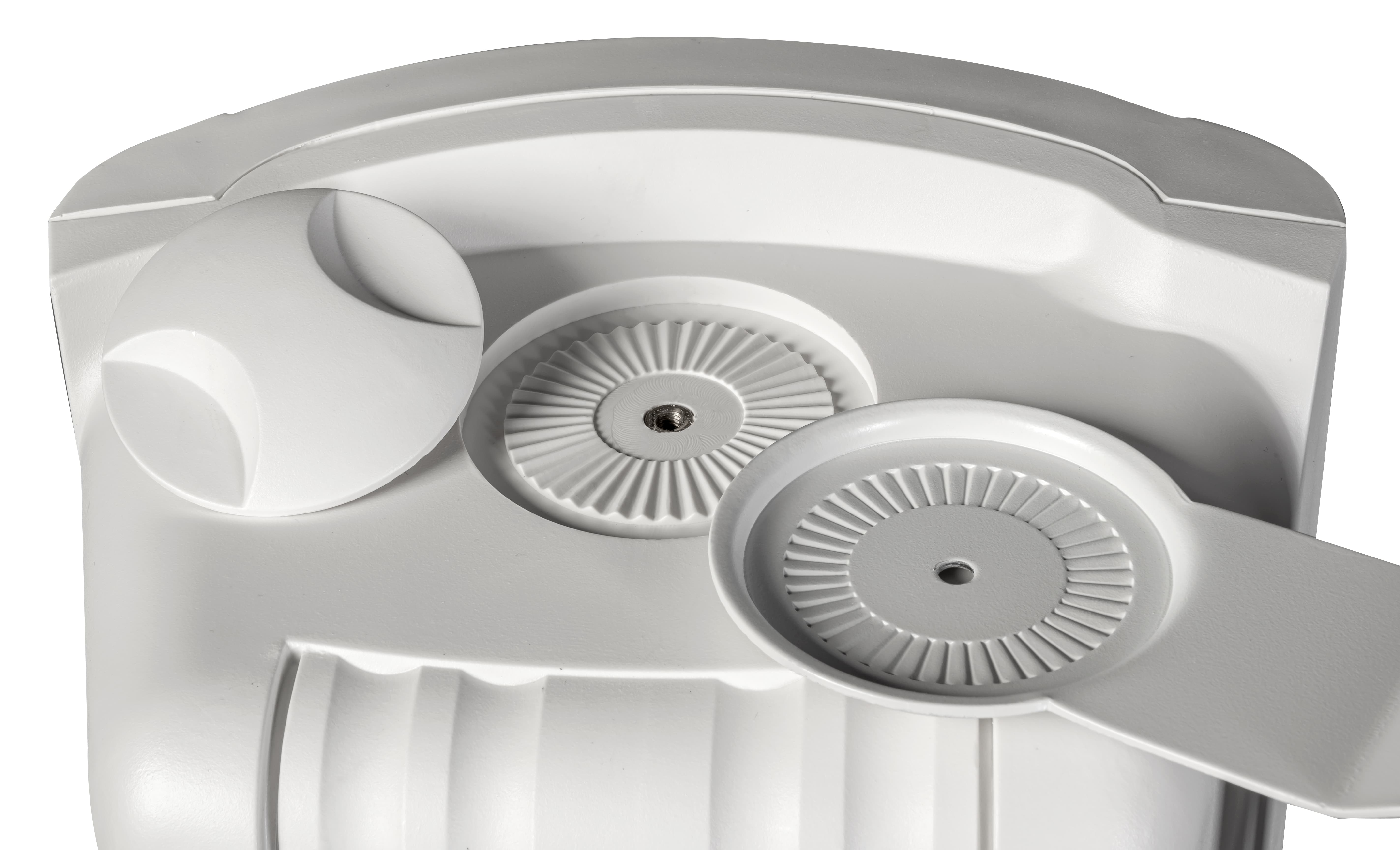

Zubehör inklusiveU-Bügel mit fein einstellbarer Winkelrasterung

Abmessungen (B x H x T), metrisch21,5 x 29,0 x 17,2 cm

Gewicht, metrisch3,4 kg
