LINEAR 5 115 F

THE NEW PERFORMANCE CLASS

Das 15″/1″ Fullrange Top ist als Stand-Alone-Box mit einer Belastbarkeit von maximal 2400 Watt Peak die lauteste Referenz in ihrer Klasse. Wie die LINEAR 5 112 F ist sie mit asymmetrischem Horn für die optimale Abstrahlung ausgestattet und bietet damit vorne eine breite Abstrahlung, nach hinten wird der Schall stärker gerichtet und erzielt dadurch mehr Reichweite. Anwendung: Topteil, Stand Alone-System, DJ-Monitoring

Konzeption	Passives 2-Wege Topteil
Belastbarkeit RMS	600 W
Max. SPL-Spitze	135 dB
Übertragungsbereich -6 dB	62 Hz - 18 kHz
Öffnungswinkel -6 dB (horizontal x vertikal)	60°-90° (asymmetrisch) x 55°, drehbar

Technische Daten

Kenndaten

KonzeptionPassives 2-Wege Topteil

GehäuseprinzipBassreflex

Belastbarkeit RMS600 W

Belastbarkeit Programm1200 W

Nennimpedanz¹8 Ohm

Max. SPL Mittelwert²129 dB

Max. SPL-Spitze³135 dB

Kennschalldruckpegel 1 W/1 m⁴103 dB

Trennfrequenz1,7 kHz

Übertragungsbereich -6 dB62 Hz - 18 kHz

Übertragungsbereich -10 dB52 Hz - 20 kHz

Öffnungswinkel -6 dB (horizontal x vertikal)60°-90° (asymmetrisch) x 55°, drehbar

Index

Index 1)Nach EN 60268-5 (Minimalwert nicht kleiner als 80% des Nennwertes)

Index 2)1 x Topteil @ 1 m, 10 % THD, 62 Hz - 12 kHz, (EN 60268-21), Halbraum

Index 3)1 x Topteil @ 1 m, 10 % THD, Halbraum

Index 4)Halbraum

Komponenten

Mittel-/Hochton1 x 15" Konuslautsprecher, 3" Schwingspule

Hochton1 x 1" Kompressionstreiber, 1,75" Schwingspule

FrequenzweicheHochpass: 12 dB/Oktave, Tiefpass: 12 dB/Oktave

HochtonschutzschaltungPTC-Schaltung

HornConstant-Directivity-Horn, drehbar

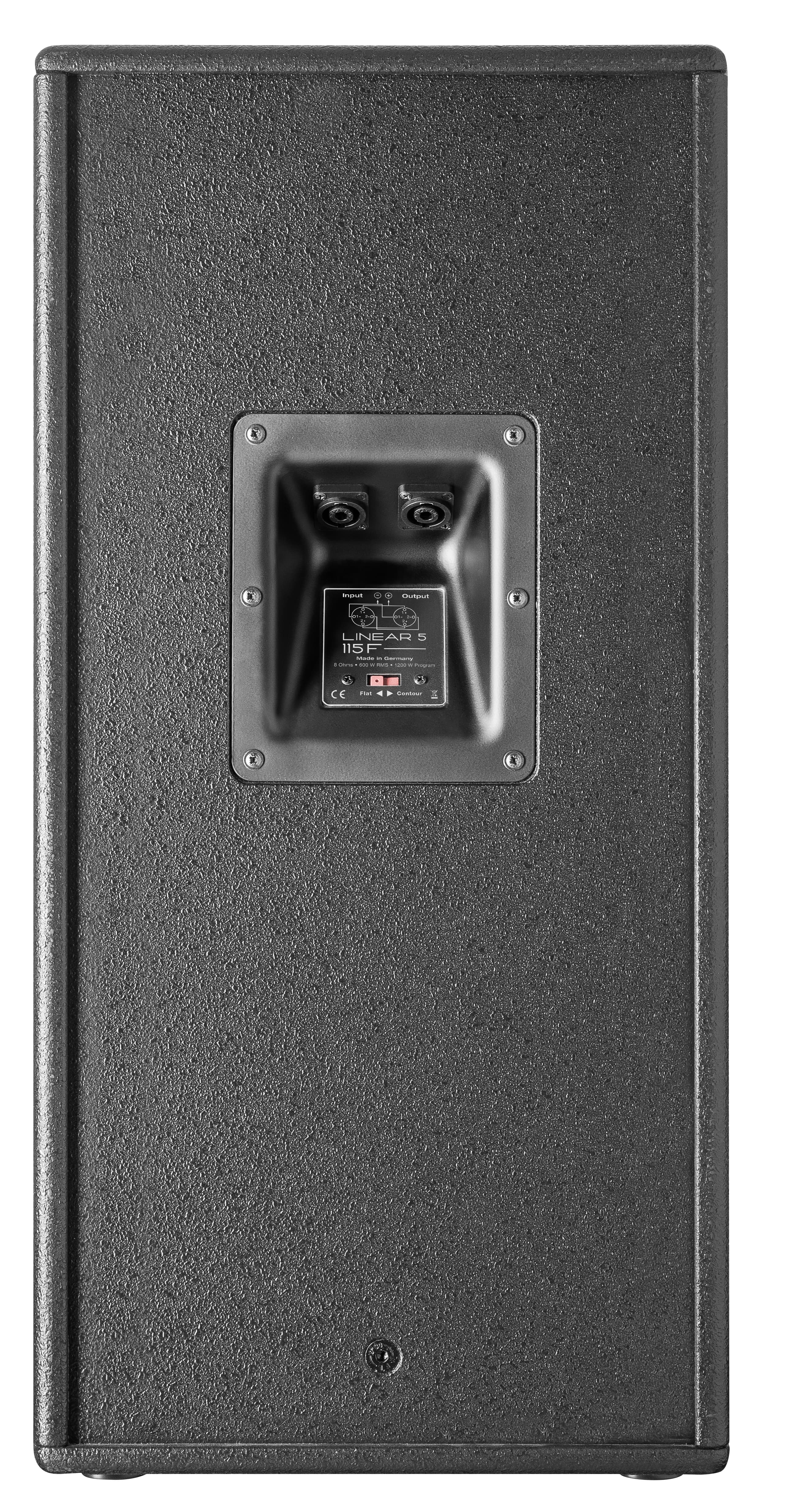

Anschlüsse

Eingang1 x NL4 Speakon

Ausgang/Parallelausgang1 x NL4 Speakon

Pin-Belegung1+/1

Amping/Presets

Lab.GruppenIPX Serie, IPD Serie, Lake

Amping/Filter Sheets

Lab.GruppenIPD/IPX Serie (inkl. Limiter-Angaben)

Mechanische Daten

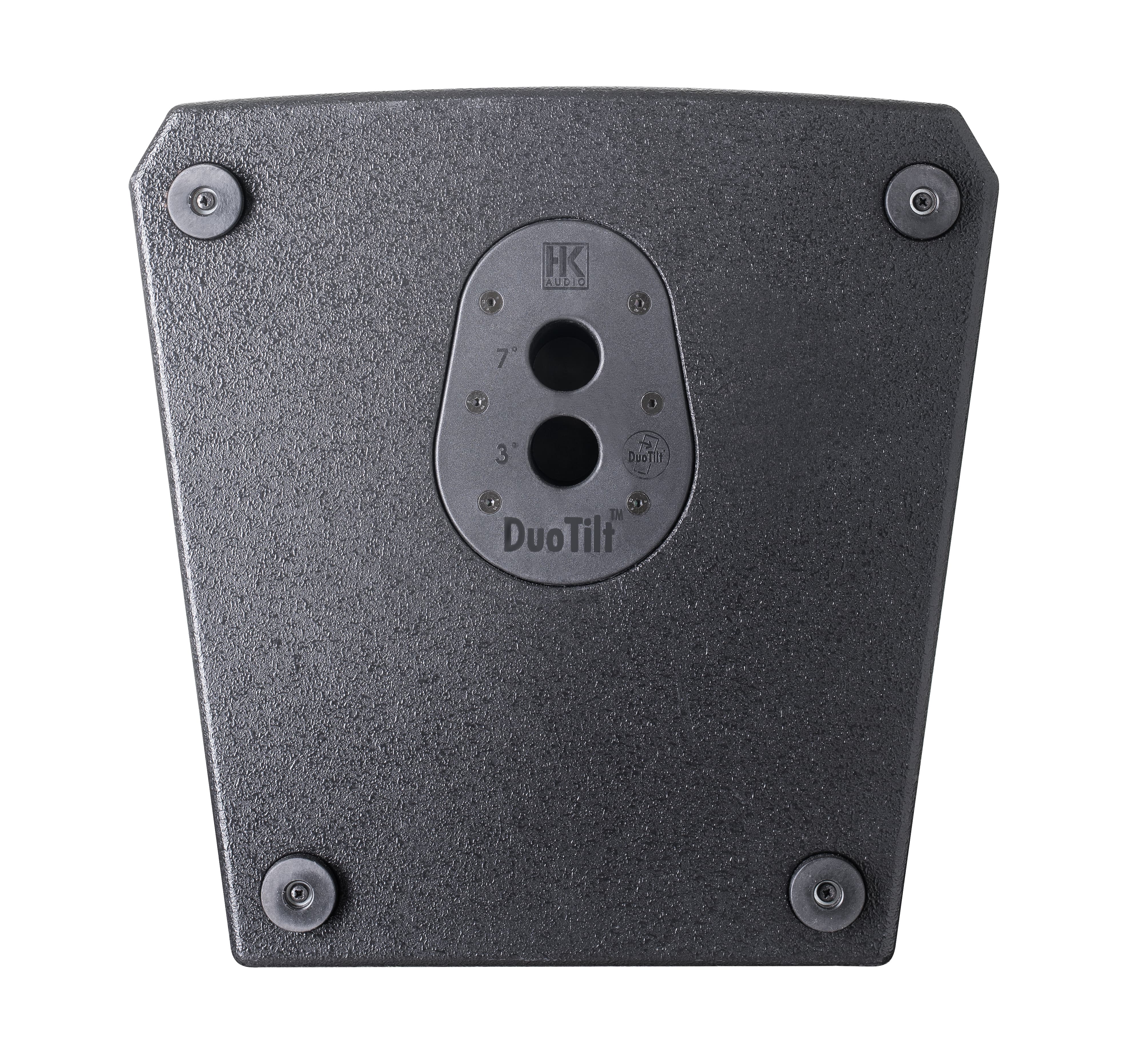

Gehäuse-Features/RiggingHochständerflansch HK Audio DuoTilt 3°/7°, 3 x Flugpuntke M8

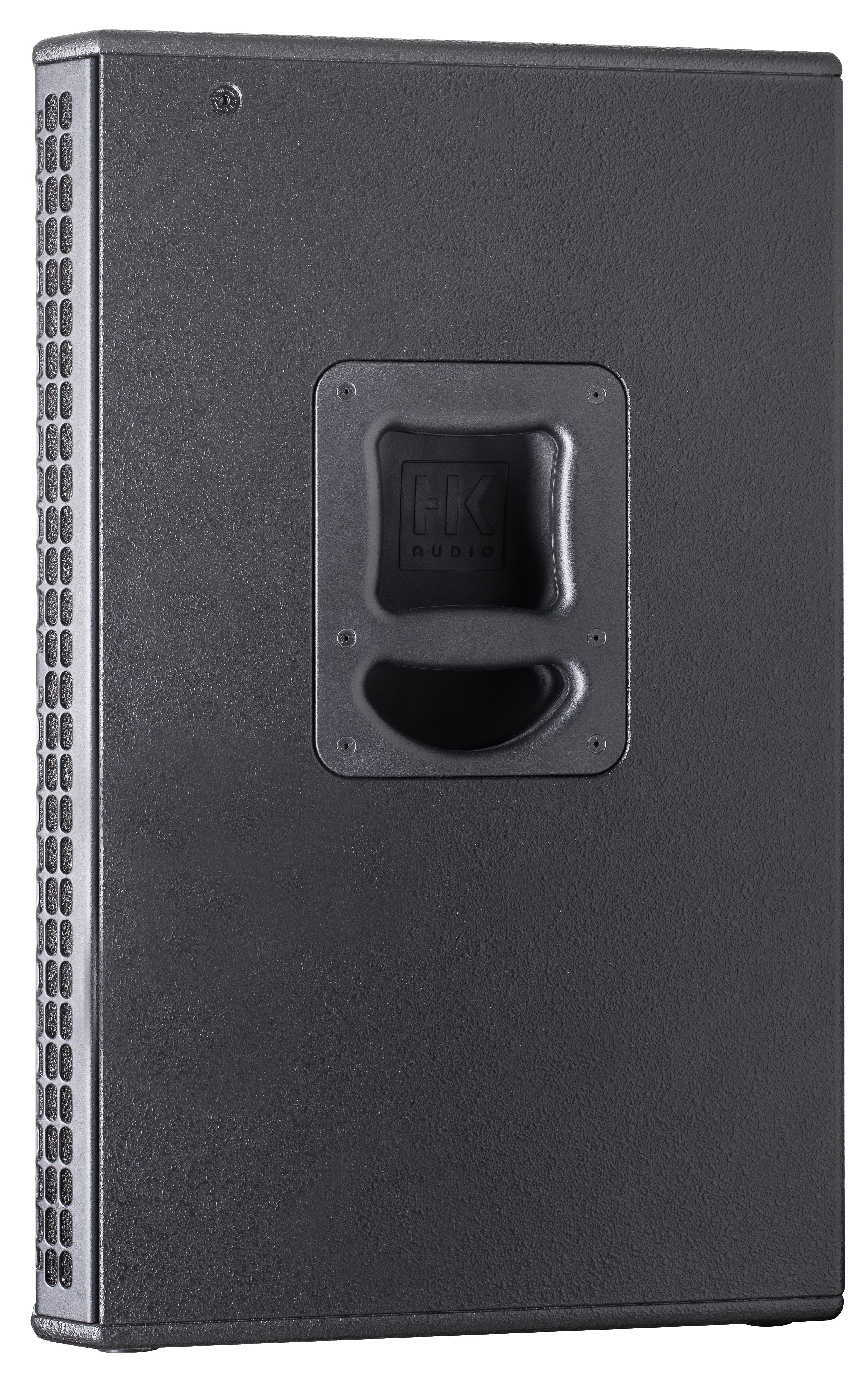

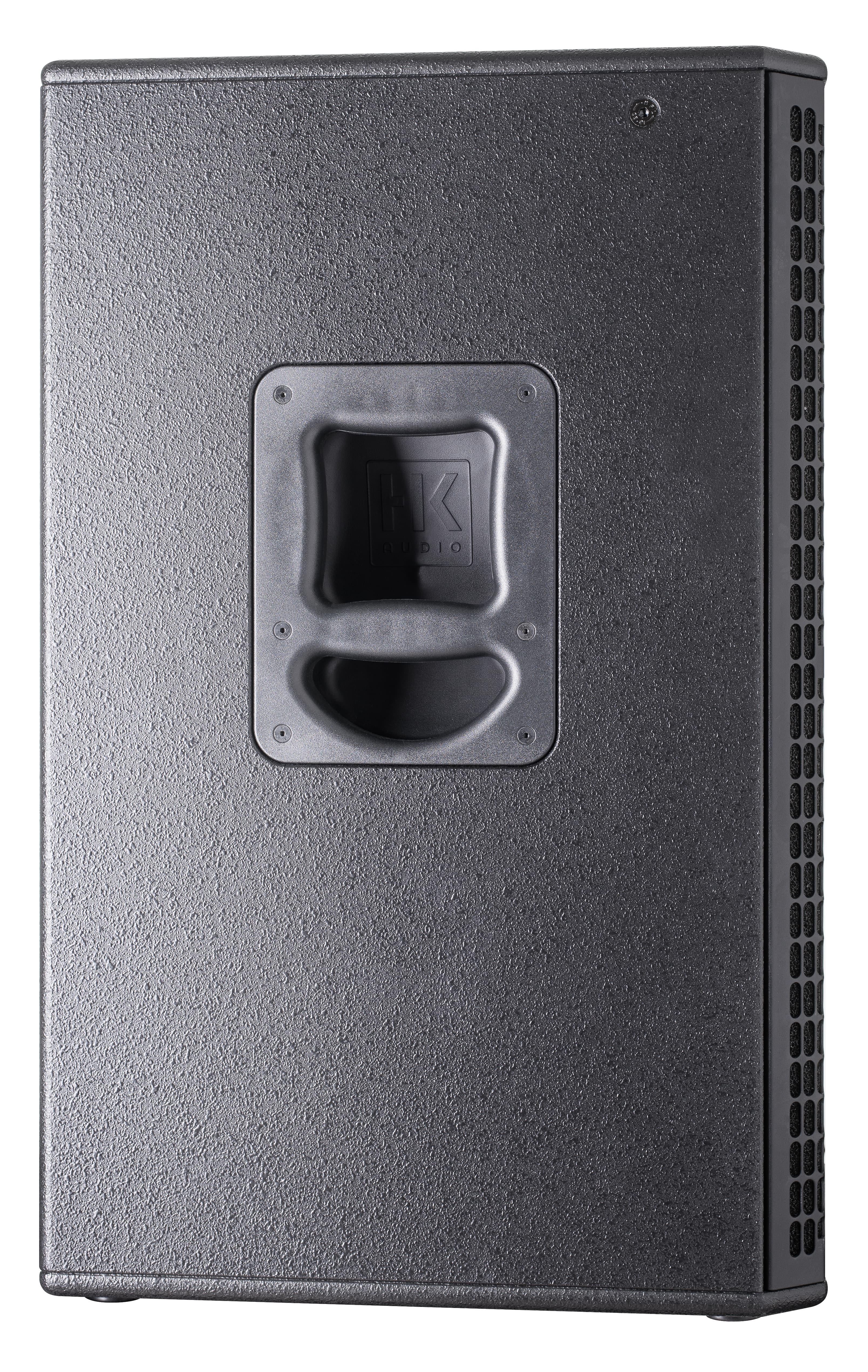

Griffe2 x HK Audio MultiGrip

GehäusematerialHybrid (Birke-Multiplex/MDF)

GehäuseoberflächeAcryllack

FarbeTiefschwarz (RAL 9005)

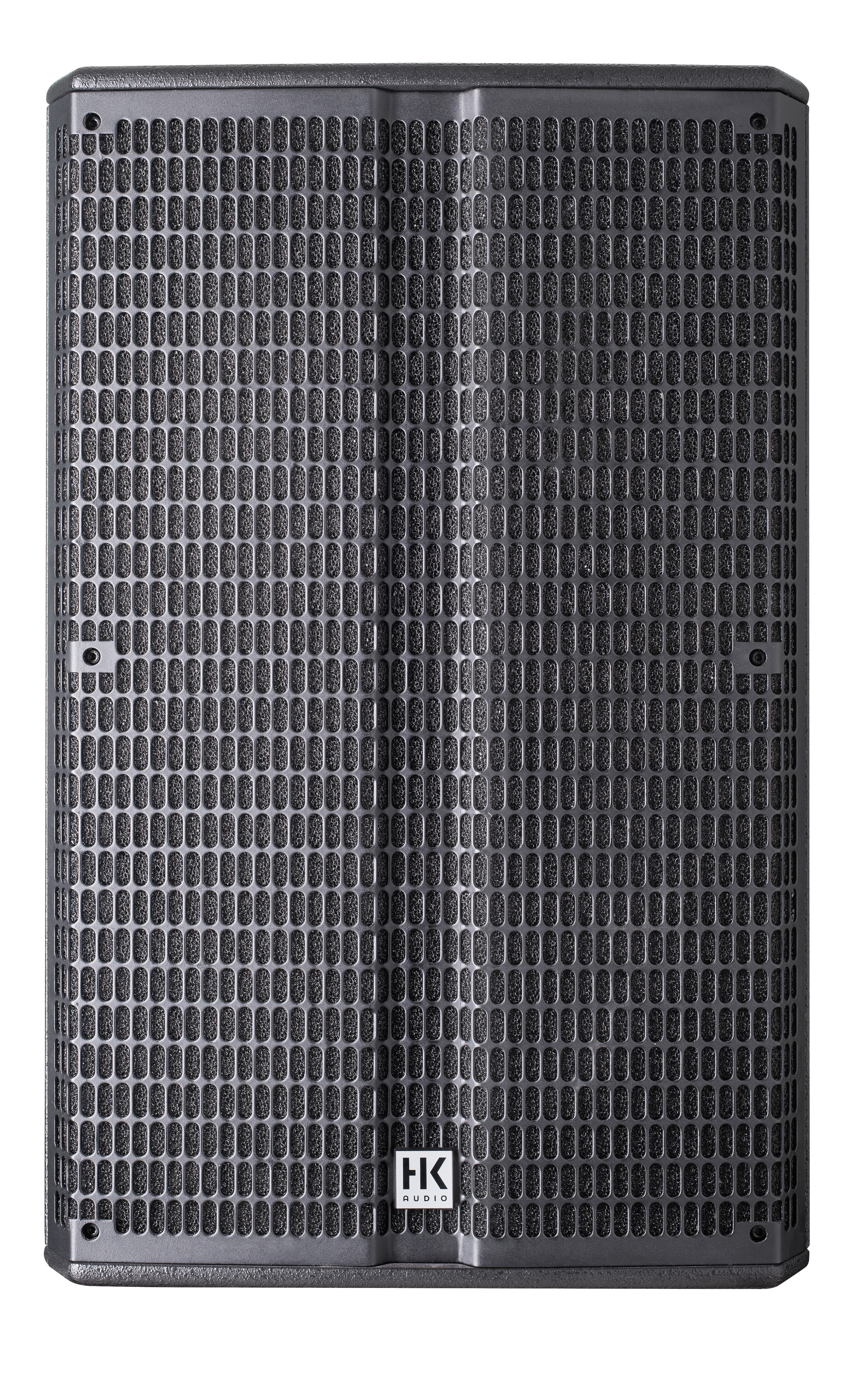

FrontgitterStahlgitter mit hinterlegtem Akustikschaumstoff

Abmessungen (B x H x T), metrisch44,9 x 70,8 x 45 cm

Abmessungen (B x H x T), imperial17-11/16 x 27-7/8 x 17-23/32 inch

Gewicht, metrisch30,1 kg

Gewicht, imperial66,4 lbs

Die 15“/1“-Fullrange-Mid/High-Unit ist ein Kraftpaket, das eine maximale Spitzenleistung von 2.400 Watt verarbeiten kann und damit als eigenständiger Lautsprecher der lauteste seiner Klasse ist. Ähnlich wie der LINEAR 5 112 F verfügt er über ein asymmetrisches Horn, das die Schallabstrahlung optimiert. Dieses Design ermöglicht eine breite Schallverteilung nach vorne, während der Schall nach hinten fokussiert wird, um eine größere Reichweite und eine bessere Abdeckung zu erzielen.

Dieser Lautsprecher eignet sich ideal für eine Vielzahl von Anwendungen, einschließlich der Verwendung als Mittel-/Hochtoneinheit, als Teil eines eigenständigen Systems oder für die DJ-Überwachung, und bietet in jeder Umgebung eine hervorragende Leistung und Flexibilität.
