LINEAR 5 MK II 115 XA

THE ALL PURPOSE WORKHORSE

Multifunktions-Mid/High-Unit mit hohem Lautstärke-Output und spürbarem Körperschall.

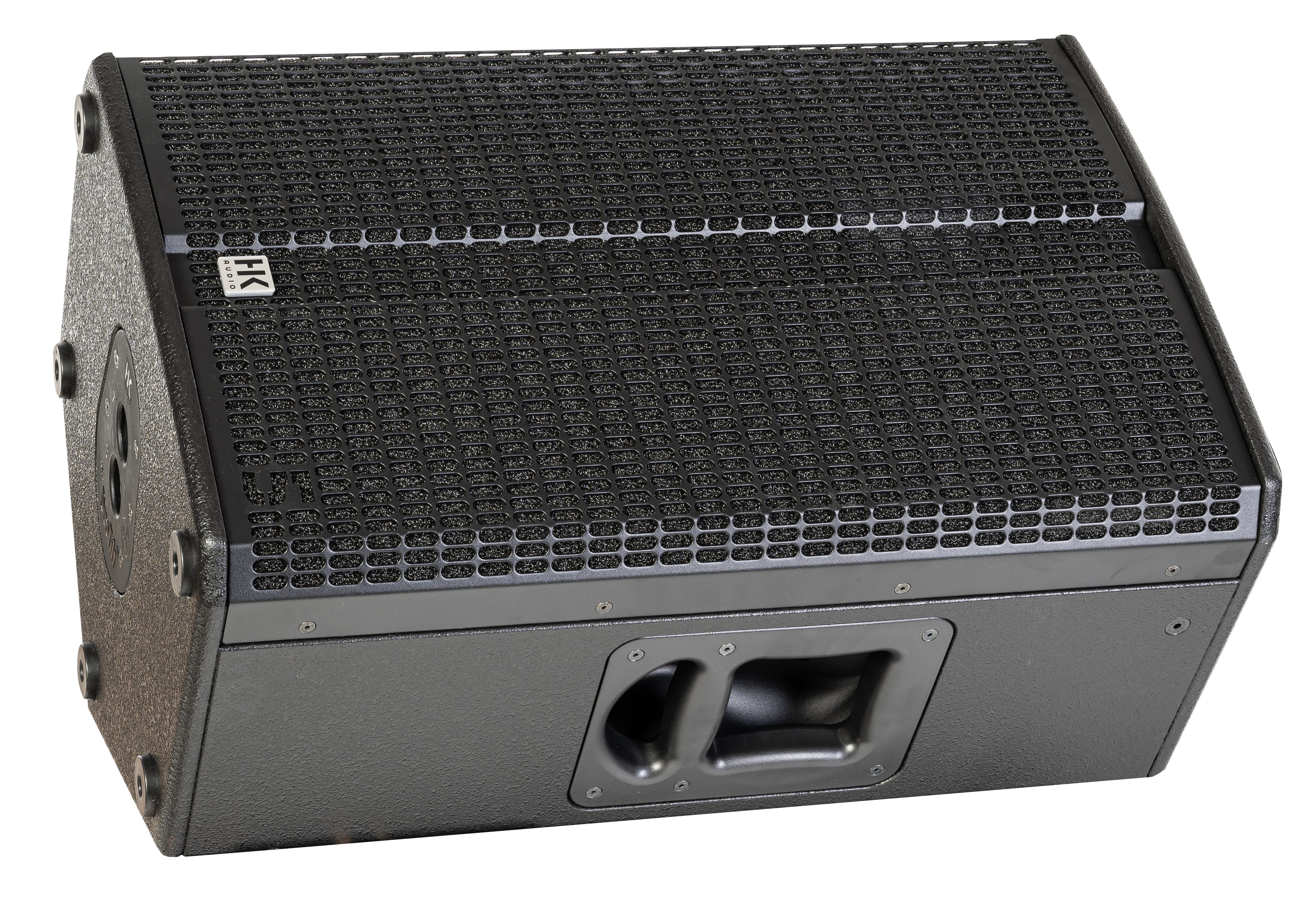

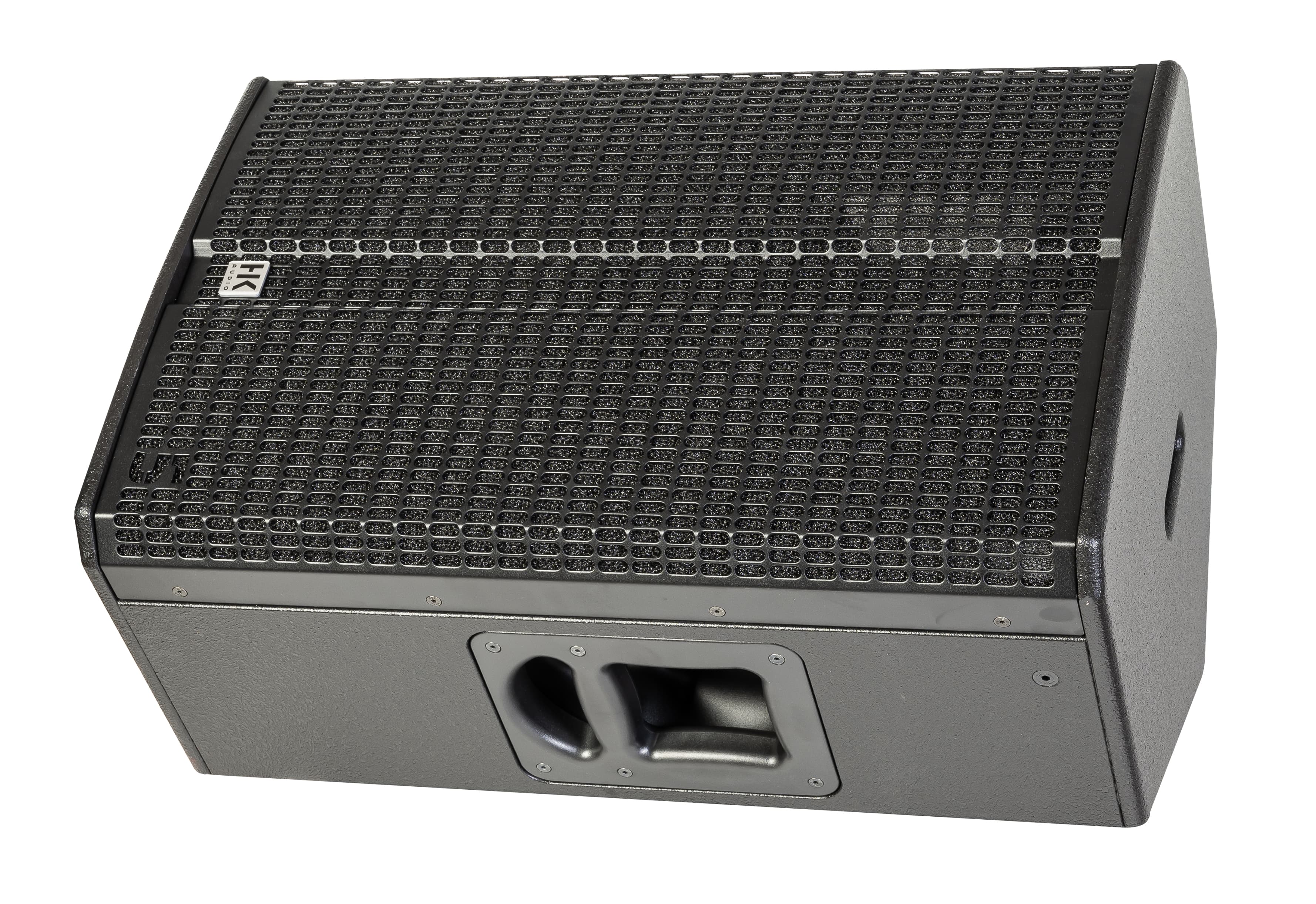

Die LINEAR 5 MK II XA Modelle sind kompakte, flexible Multifunktions-Mid/High-Units mit beeindruckender Reichweite und glasklarem, durchsetzungsstarken Sound. Aufgrund der multifunktionellen Gehäuseform mit Monitorabschrägung können sie als feedbackarme Bühnenmonitore oder zusammen mit den Subwoofern als leistungsstarke System-Mid/High-Units betrieben werden. Durch die drehbaren Hörner ist die optimale Abstrahlung auch im querliegenden Betrieb gesichert – auch wenn das Drehen des Horns bei der 110 XA und 112 XA aufgrund der engen Abstrahlwinkel nicht zwingend notwendig ist. Auch auf kleinen und engen Bühnen ist eine zielgenaue Beschallung problemlos möglich.

Konzeption	Aktives 2-Wege Topteil
Belastbarkeit RMS
Max. SPL-Spitze	138 dB
Übertragungsbereich -6 dB	64 Hz - 12 kHz
Öffnungswinkel -6 dB (horizontal x vertikal)	70° x 50°, drehbar

Technische Daten

Kenndaten

KonzeptionAktives 2-Wege Topteil

GehäuseprinzipBassreflex

Max. SPL Mittelwert²130 dB

Max. SPL-Spitze³138 dB

Trennfrequenz1,6 kHz FIR X-Over mit 72 dB/Okt.

Übertragungsbereich -6 dB64 Hz - 12 kHz

Übertragungsbereich -10 dB59 hz- 19 kHz

Öffnungswinkel -6 dB (horizontal x vertikal)70° x 50°, drehbar

Index

Index 2)1 x Topteil @ 1 m, 10 % THD, 70 Hz - 12 kHz, (EN 60268-21), Halbraum

Index 3)1 x Topteil @ 1 m, 10 % THD, Halbraum

Komponenten

Mittel-/Hochton1 x 15" Konuslautsprecher, 3" Schwingspule

Hochton1 x 1" Kompressionstreiber, 1,7" Schwingspule

HornConstant-Directivity-Horn, drehbar

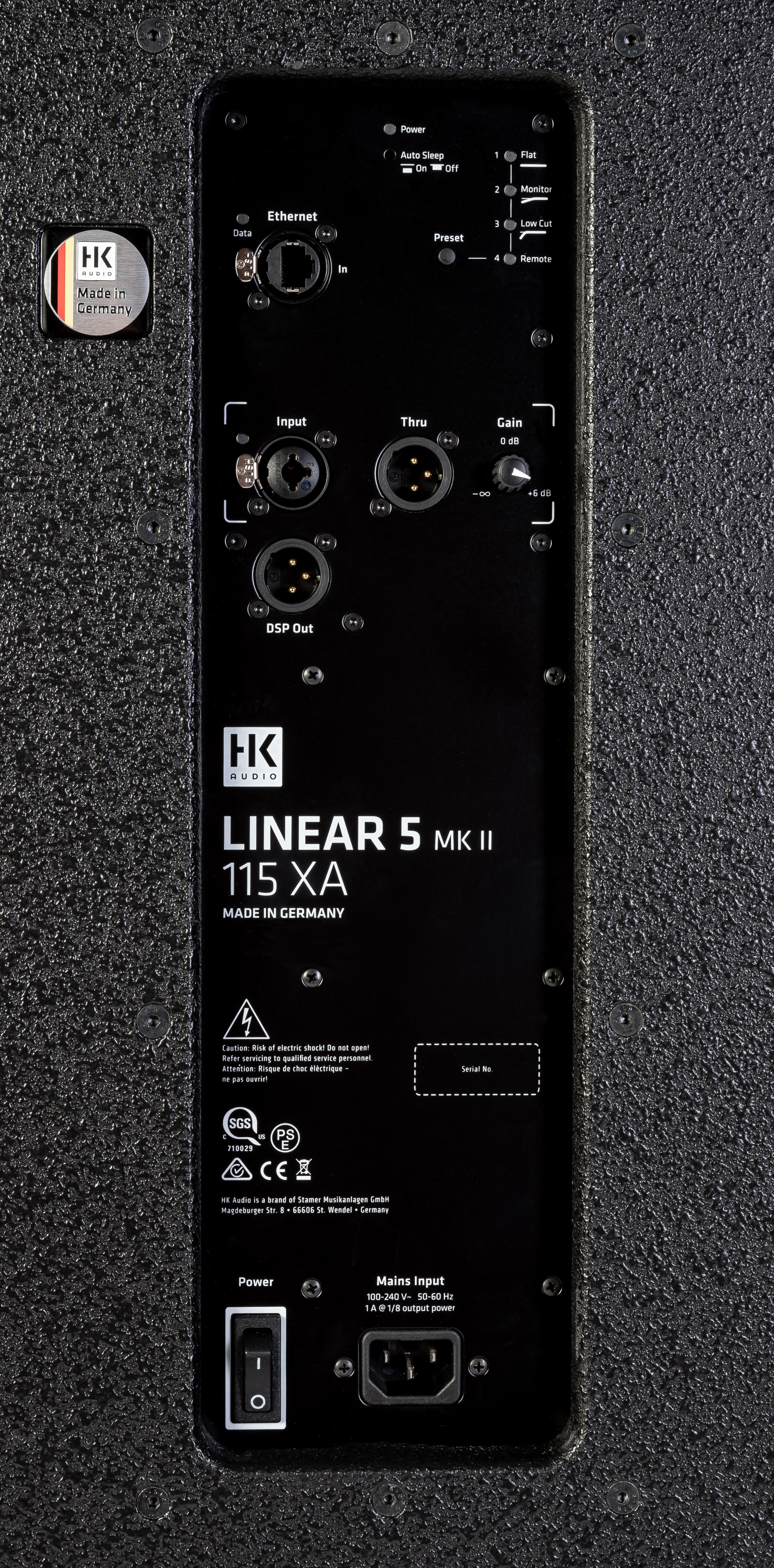

Anschlüsse

Analoger Eingang1 x XLR/Klinke-Kombi symmetrisch

Analoger Ausgang1 x XLR symmetrisch

DSP-Ausgang1 x XLR symmetrisch

Netzwerk-Eingang1 x Ethercon RJ45

Elektronische Angaben

VorstufentypDSP-Vorstufe

EndstufentypClass D-Biamped

Endstufenleistung RMS600 W

Endstufenleistung Spitze1200 W

Leistungsaufnahme1 A / 100-240 V Nenn-Stromverbrauch nach EN 62368-1

Maximaler Eingangspegel+20 dBu

LautsprecherschutzRMS-/Peak-Limiter

Sample Rate48 kHz

Latenzunter 2 ms

DSP-FunktionenVollparametrischer 10-Band EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute

Remote SoftwareHK Audio DSP CONTROL (Windows, Mac OS)

Filter PresetsFlat, Monitor, Low Cut, Remote

Digitale Audio-ÜbertragungMILAN

Mechanische Daten

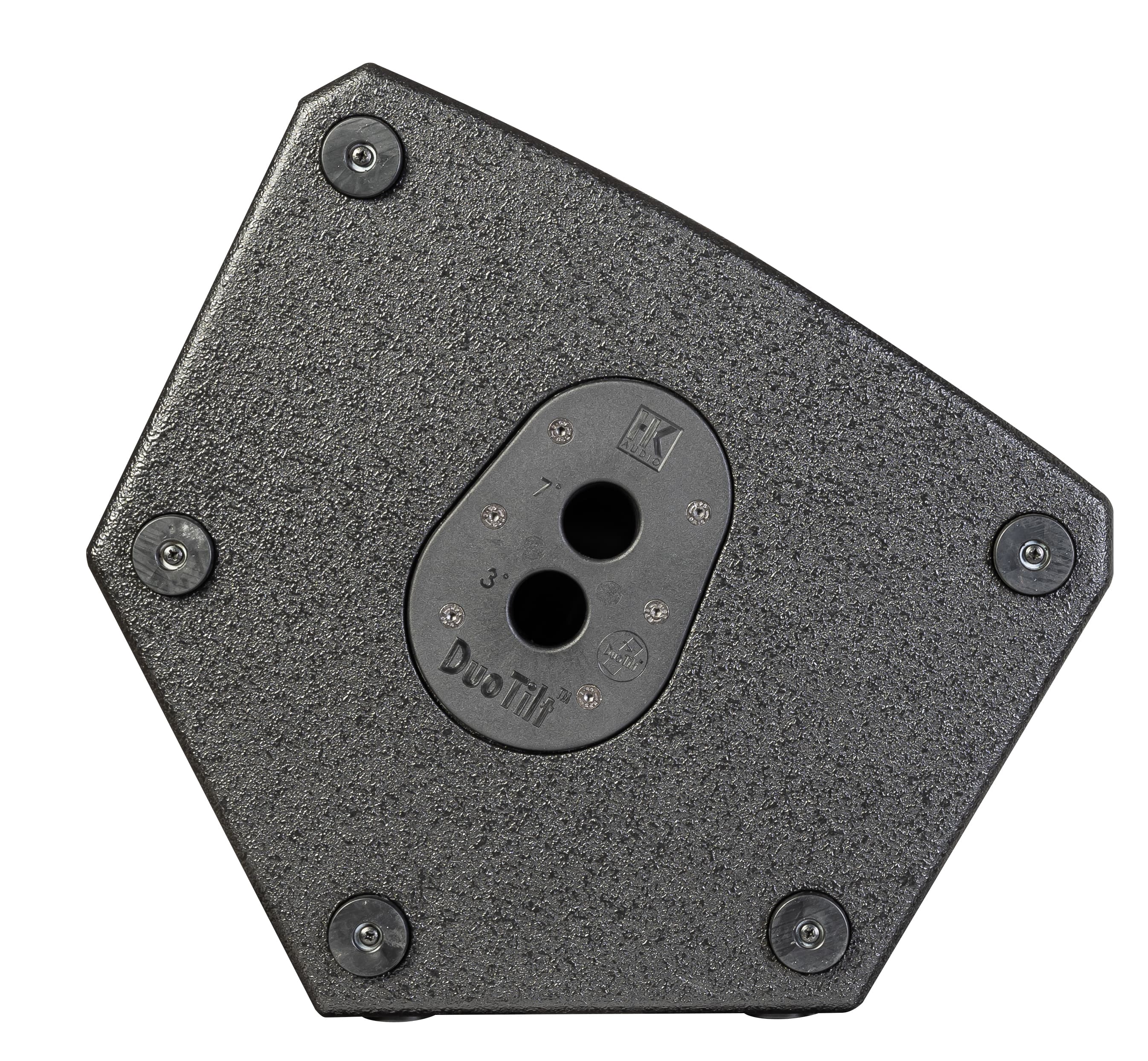

Gehäuse-Features/RiggingHochständerflansch HK Audio DuoTilt 3°/7°, Aufstellwinkel: 31°, 3 x Flugpunkt M8

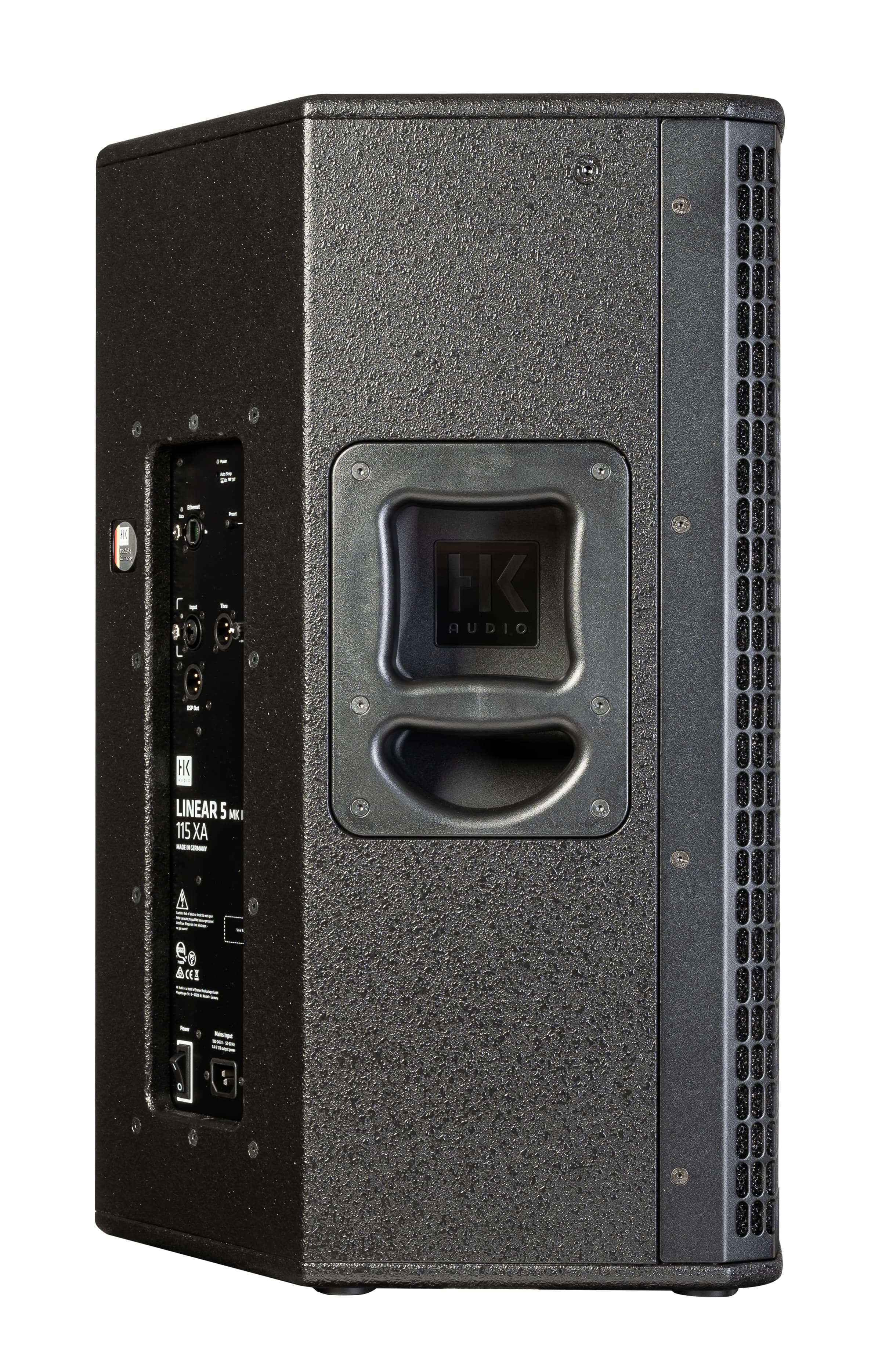

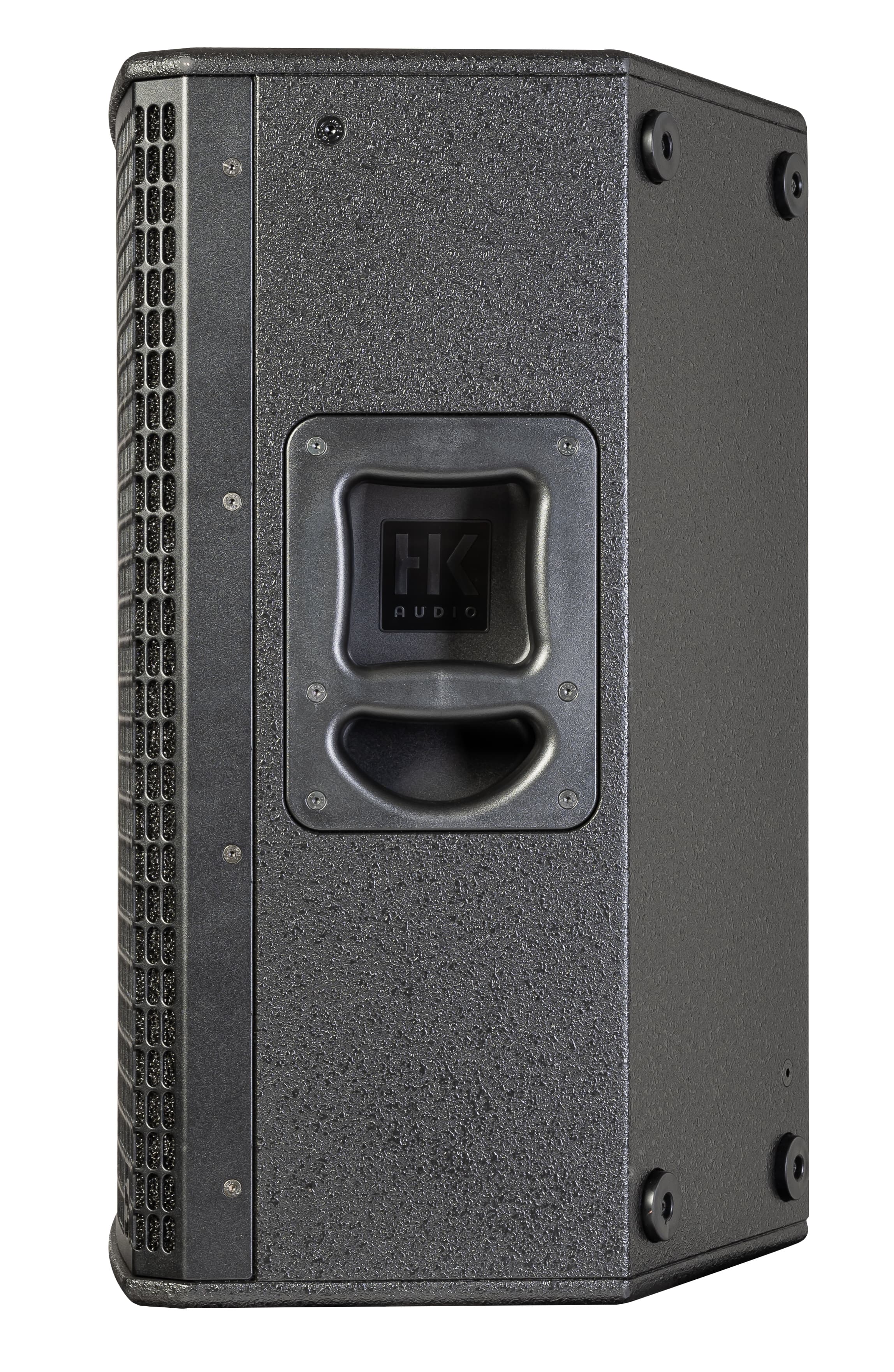

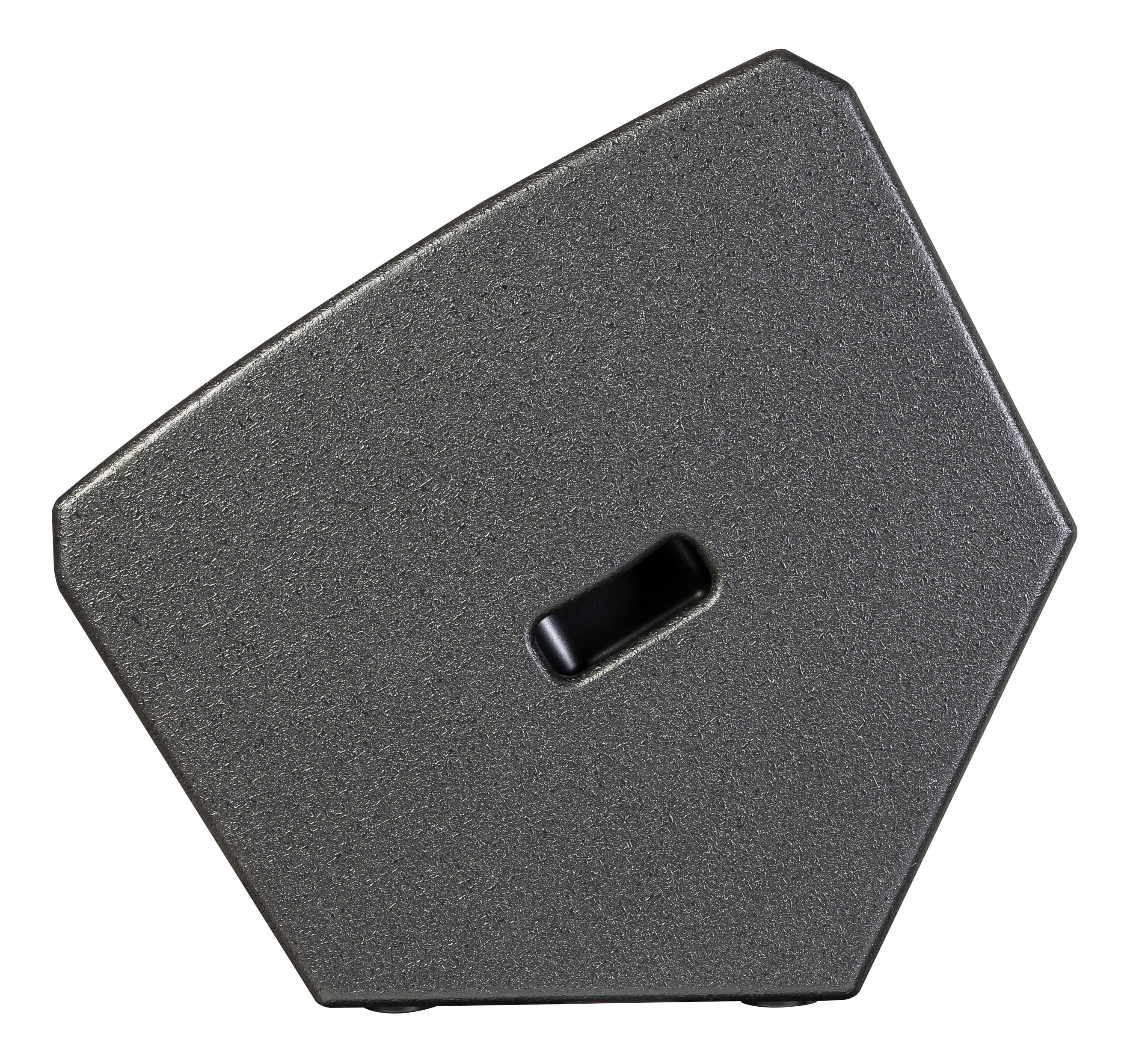

Griffe2 x HK Audio MultiGrip, 1 x SingleGrip

GehäusematerialHybrid (Birke-Multiplex/MDF)

GehäuseoberflächeAcryllack

FarbeTiefschwarz (RAL 9005)

Frontgitterantikorrosiv beschichtetes Stahlgitter mit hinterlegtem Akustikschaumstoff

Abmessungen (B x H x T), metrisch45 x 68,5 x 42 cm

Abmessungen (B x H x T), imperial17-23/32 x 26-31/32 x 16-17/32 inch

Gewicht, metrisch27,6 kg

Gewicht, imperial60,8 lbs

Die LINEAR 5 MK II XA Modelle sind kompakte und vielseitige Multifunktions-Mid/High-Units, die mit beeindruckender Reichweite und klarem, durchsetzungsstarkem Sound bestechen. Ihre leistungsstarke Klangwiedergabe sorgt für spürbaren Körperschall und hohen Lautstärke-Output, der sowohl bei kleinen als auch großen Events zur Geltung kommt.

Dank der flexiblen Gehäuseform mit Monitorabschrägung können die Lautsprecher als feedbackarme Bühnenmonitore oder in Kombination mit Subwoofern als leistungsstarke System-Mid/High-Units genutzt werden. Die rotierbaren Hörner gewährleisten eine optimale Schallabstrahlung, auch wenn die Lautsprecher seitlich montiert werden. Bei den Modellen 110 XA und 112 XA ist das Drehen des Horns aufgrund der engen Abstrahlwinkel nicht zwingend erforderlich. Diese Technologie sorgt für eine präzise und gleichmäßige Beschallung, selbst auf kleinen und engen Bühnen.
