VORTIS 2 - HKAudio

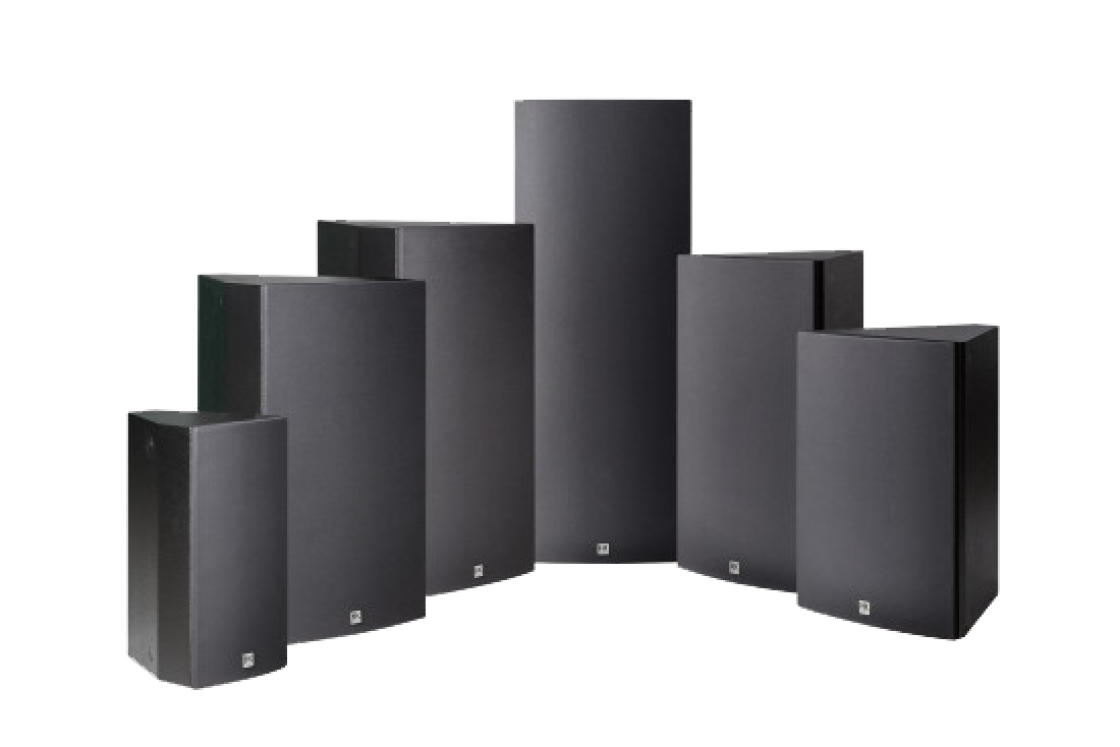

VORTIS 2 ist eine Serie Hochleistungslautsprecher, die speziell für anspruchsvolle Installationsanwendungen konzipiert wurde.

Alle Produkte der VORTIS 2-Serie verfügen über eine interne, passive Frequenzweiche. Die Frequenzgangkorrekturen werden per DSP-Filter vorgenommen, welche sowohl als Preset-Files als auch in offener Tabellenform angeboten werden.

VORTIS 2 eignet sich besonders für Anwendungen, bei denen neben der normgerechten (Sprach-)Alarmierung auch hochwertige Musik- und Sprachübertragung gefordert ist. Hierfür sind alle Modelle nach EN 54-24:2008 (Typ B, Außenbereich) zertifiziert.

Optional sind alle VORTIS 2-Modelle auch in einer außenbereichstauglichen IP 55-Version (geschützt gegen Staub und Strahlwasser) erhältlich.

Die hohen Maximalschalldruckwerte der VORTIS 2-Familie stellen sicher, dass die notwendige Sprachverständlichkeit auch in Umgebungen mit hohen Störschallpegeln erreicht werden kann.

Den Anforderungen derartig integrierter Anwendungen wird die VORTIS 2-Serie durch große Modellvielfalt, sehr neutrales Wiedergabeverhalten sowie durch anpassbares Richtverhalten gerecht.

Für VORTIS 2 steht eine besonders umfangreiche Zubehörpalette für die bauseitige Integration aus dreh- und neigbaren U-Bügeln, Aufhängepunkten mit Schnellverbindern sowie Cluster-Platten für aufgefächerte Mehrfachanordnungen zur Verfügung.

Für eine präzise Planbarkeit der tatsächlichen Übertragungseigenschaften und Sprachverständlichkeitswerte sind für jedes Modell bzw. jede Cluster-Variante EASE und EASE Focus 3 GLL- sowie CLF-Daten erhältlich.

Einzelne Modelle sind mit einem hochwertigen, integrierten 100/70 V-Übertrager ausgestattet. Alle weiteren Modelle können mit einem externen Übertrager zum Betrieb an marktüblichen Sprachalarmierungsanlagen ausgerüstet werden.

VR2-10810

Professionelles Kompakt-Lautsprechersystem für Installationen mit passiver Frequenzweiche in einem Bassreflexgehäuse, bestückt mit 8″-Tief-/Mitteltonlautsprecher und 1″-Hochtontreiber mit 200 W Programmbelastbarkeit. Umfangreiches Montagezubehör für Außen- und Innenbereichsinstallationen.

Drei verschiedene Hochtonhörner zur Anpassung des Richtverhaltens an den zu beschallenden Raum. Hoher Maximalpegel für anspruchsvolle Anwendungen.

Für den Einsatz in integrierten Beschallungslösungen ausgelegt, bei der sowohl (Sprach-) Alarmierung als auch Musikübertragung aus einer Quelle gewährleistet werden müssen.

Zertifizierungen: Schutzklasse IP 55 (EN 60529) als Sonderoption, Ballwurfsicherheit (DIN 18032-3), Sprachalarmierung (EN 54-24, Typ B Außenbereich).

Technische Daten


Belastbarkeit nominal (RMS)	100 W
Belastbarkeit Programm	200 W
Belastbarkeit Peak	400 W
Nennimpedanz	12 Ohm
Max SPL	99 dB @ 4 m (EN 54-Signal)
Max. Schalldruck @ 10% THD	118 dB @ 1 m (Vollraum)
Empfindlichkeit 1W/1m	95 dB (Vollraum)
Frequenzgang -10 dB	84 Hz - 20 kHz
Tief/Mitteltonlautsprecher	1 x 8" mit 1,75" Schwingspule
Hochtontreiber	1 x 1" mit 1,4" Schwingspule
Horncharakteristik	60° x 40°, 90° x 55°, 60° - 90° x 55° (asymetrisch), alle drehbar
Directivity	von Hornvariante abhängig
Trennfrequenz Passivweiche	1,1 kHz, 2. Ordnung
Frequenzweiche	2 Wege, passiv
Anschlüsse	2x Klemmanschluss
Filtertyp	Filterung mit Gräf & Meyer eXentro, Lab.gruppen IPD/D-Serie oder offenen Filtertabellen
Flugpunkte	13x M10
Gehäuse	Birke-Multiplex
Frontgitter	ballwurfsicheres Metallgitter mit Akustikstoffbespannung (schmutz- und wasserabweisend)
Oberfläche	2K-Lackierung (innen und außen), über 30 Farbtöne umsetzbar
Optionales Zubehör	U-Bügel, Neigevorrichtung, Wandhalteplatte, Cluster-Platten, Anschlagpunkt AP10-B
Abmessungen (BxHxT)	240 x 490 x 290 mm
Gewicht	11,7 kg / 25 lb 13 oz

VR2-10810 100 V

Professionelles Kompakt-Lautsprechersystem für Installationen mit passiver Frequenzweiche in einem Bassreflexgehäuse, bestückt mit 8″-Tief-/Mitteltonlautsprecher und 1″-Hochtontreiber. Eingebauter Übertrager mit drei verschiedenen Leistungsabgriffen (50 W/25 W/12,5 W an 100 V). Umfangreiches Montagezubehör für Außen- und Innenbereichsinstallationen.

Drei verschiedene Hochtonhörner für Anpassung des Richtverhaltens an den zu beschallenden Raum. Hoher Maximalpegel für anspruchsvolle Anwendungen.

Für den Einsatz in integrierten Beschallungslösungen an einer 100 V-Anlage ausgelegt, bei der sowohl (Sprach-) Alarmierung als auch Musikübertragung aus einer Quelle gewährleistet werden müssen.

Zertifizierungen: Schutzklasse IP 55 (EN 60529) als Sonderoption, Ballwurfsicherheit (DIN 18032-3), Sprachalarmierung (EN 54-24, Typ B Außenbereich).

Technische Daten


Belastbarkeit nominal (RMS)	50 W/25 W/12,5 W
Nennimpedanz	200/400/820 Ohm
Max. Schalldruck @ 10% THD	112 dB @ 1 m (Vollraum)
Sensitivity	112 dB @ 1 m (50 W-Anschluss)
Frequenzgang -10 dB	84 Hz - 20 kHz
Tief/Mitteltonlautsprecher	1 x 8" mit 1,75" Schwingspule
Hochtontreiber	1 x 1" mit 1,4" Schwingspule
Horncharakteristik	60° x 40°, 90° x 55°, 60° - 90° x 55° (asymetrisch), alle drehbar
Directivity	von Hornvariante abhängig
Trennfrequenz Passivweiche	1,1 kHz, 2. Ordnung
Frequenzweiche	2 Wege, passiv
Anschlüsse	2x Klemmanschluss
Filtertyp	Filterung mit Gräf & Meyer eXentro, Lab.gruppen IPD/D-Serie oder offenen Filtertabellen
Flugpunkte	13x M10
Gehäuse	Birke-Multiplex
Frontgitter	ballwurfsicheres Metallgitter mit Akustikstoffbespannung (schmutz- und wasserabweisend)
Oberfläche	2K-Lackierung (innen und außen), über 30 Farbtöne umsetzbar
Optionales Zubehör	U-Bügel, Neigevorrichtung, Wandhalteplatte, Cluster-Platten, Anschlagpunkt AP10-B
Abmessungen (BxHxT)	240 x 490 x 290 mm
Gewicht	13 kg / 28 lb 11 oz

VR2-11210

Professionelles Fullrange-Lautsprechersystem für Installationen mit passiver Frequenzweiche in einem Bassreflexgehäuse, bestückt mit 12″-Tief-/Mitteltonlautsprecher und 1″-Hochtontreiber mit 700 W Programmbelastbarkeit. Umfangreiches Montagezubehör für Außen- und Innenbereichsinstallationen.

Drei verschiedene Hochtonhörner zur Anpassung des Richtverhaltens an den zu beschallenden Raum. Hoher Maximalpegel für anspruchsvolle Anwendungen.

Für den Einsatz in integrierten Beschallungslösungen ausgelegt, bei der sowohl (Sprach-) Alarmierung als auch Musikübertragung aus einer Quelle gewährleistet werden müssen.

Zertifizierungen: Schutzklasse IP 55 (EN 60529) als Sonderoption, Ballwurfsicherheit (DIN 18032-3), Sprachalarmierung (EN 54-24, Typ B Außenbereich).

Technische Daten


Belastbarkeit nominal (RMS)	350 W
Belastbarkeit Programm	700 W
Belastbarkeit Peak	1400 W
Nennimpedanz	8 Ohm
Max SPL	109 dB @ 4 m (EN 54-Signal)
Max. Schalldruck @ 10% THD	128 dB @ 1 m (Vollraum)
Empfindlichkeit 1W/1m	98 dB (Vollraum)
Frequenzgang -10 dB	61 Hz - 20 kHz
Tief/Mitteltonlautsprecher	1 x 12" mit 3" Schwingspule
Hochtontreiber	1 x 1" mit 1,4" Schwingspule
Horncharakteristik	60° x 40°, 90° x 55°, 60° - 90° x 55° (asymetrisch), alle drehbar
Directivity	von Hornvariante abhängig
Trennfrequenz Passivweiche	1,8 kHz, 2. Ordnung
Frequenzweiche	2 Wege, passiv
Anschlüsse	2x Klemmanschluss
Filtertyp	Filterung mit Gräf & Meyer eXentro, Lab.gruppen IPD/D-Serie oder offenen Filtertabellen
Flugpunkte	13x M10
Gehäuse	Birke-Multiplex
Frontgitter	ballwurfsicheres Metallgitter mit Akustikstoffbespannung (schmutz- und wasserabweisend)
Oberfläche	2K-Lackierung (innen und außen), über 30 Farbtöne umsetzbar
Optionales Zubehör	U-Bügel, Neigevorrichtung, Wandhalteplatte, Cluster-Platten, Neigeschiene TB-R, Anschlagpunkt AP10-B
Abmessungen (BxHxT)	400 x 600 x 420 mm
Gewicht	20,6 kg / 45 lb 6.7 oz

VR2-11510

Professionelles Fullrange-Lautsprechersystem für Installationen mit passiver Frequenzweiche in einem Bassreflexgehäuse, bestückt mit 15″-Tief-/Mitteltonlautsprecher und 1″-Hochtontreiber mit 700 W Programmbelastbarkeit. Umfangreiches Montagezubehör für Außen- und Innenbereichsinstallationen.

Drei verschiedene Hochtonhörner zur Anpassung des Richtverhaltens an den zu beschallenden Raum. Hoher Maximalpegel für anspruchsvolle Anwendungen.

Für den Einsatz in integrierten Beschallungslösungen ausgelegt, bei der sowohl (Sprach-) Alarmierung als auch Musikübertragung aus einer Quelle gewährleistet werden müssen.

Zertifizierungen: Schutzklasse IP 55 (EN 60529) als Sonderoption, Ballwurfsicherheit (DIN 18032-3), Sprachalarmierung (EN 54-24, Typ B Außenbereich).

Technische Daten


Belastbarkeit nominal (RMS)	350 W
Belastbarkeit Programm	700 W
Belastbarkeit Peak	1400 W
Nennimpedanz	8 Ohm
Max SPL	110 dB @ 4 m (EN 54-Signal)
Max. Schalldruck @ 10% THD	129 dB @ 1 m (Vollraum)
Empfindlichkeit 1W/1m	100 dB (Vollraum)
Frequenzgang -10 dB	60 Hz - 20 kHz
Tief/Mitteltonlautsprecher	1 x 15" mit 3" Schwingspule
Hochtontreiber	1 x 1" mit 1,4" Schwingspule
Horncharakteristik	60° x 40°, 90° x 55°, 60° - 90° x 55° (asymetrisch), alle drehbar
Directivity	von Hornvariante abhängig
Trennfrequenz Passivweiche	1,8 kHz, 2. Ordnung
Frequenzweiche	2 Wege, passiv
Anschlüsse	2x Klemmanschluss
Filtertyp	Filterung mit Gräf & Meyer eXentro, Lab.gruppen IPD/D-Serie oder offenen Filtertabellen
Flugpunkte	13x M10
Gehäuse	Birke-Multiplex
Frontgitter	ballwurfsicheres Metallgitter mit Akustikstoffbespannung (schmutz- und wasserabweisend)
Oberfläche	2K-Lackierung (innen und außen), über 30 Farbtöne umsetzbar
Optionales Zubehör	U-Bügel, Neigevorrichtung, Wandhalteplatte, Cluster-Platten, Neigeschiene TB-R, Anschlagpunkt AP10-B
Abmessungen (BxHxT)	400 x 750 x 520 mm
Gewicht	25,1 kg / 55 lb 5.4 oz

VR2-11214

Drei verschiedene Hochtonhörner zur Anpassung des Richtverhaltens an den zu beschallenden Raum. Hoher Maximalpegel für anspruchsvolle Anwendungen.

Für den Einsatz in integrierten Beschallungslösungen ausgelegt, bei der sowohl (Sprach-) Alarmierung als auch Musikübertragung aus einer Quelle gewährleistet werden müssen.

Zertifizierungen: Schutzklasse IP 55 (EN 60529) als Sonderoption, Ballwurfsicherheit (DIN 18032-3), Sprachalarmierung (EN 54-24, Typ B Außenbereich).

Technische Daten


Belastbarkeit nominal (RMS)	350 W
Belastbarkeit Programm	700 W
Belastbarkeit Peak	1400 W
Nennimpedanz	8 Ohm
Max SPL	110 dB @ 4 m (EN 54-Signal)
Max. Schalldruck @ 10% THD	129 dB @ 1 m (Vollraum)
Empfindlichkeit 1W/1m	99 dB (Vollraum)
Frequenzgang -10 dB	62 Hz - 20 kHz
Tief/Mitteltonlautsprecher	1 x 12" mit 3" Schwingspule
Hochtontreiber	1 x 1,4" mit 3" Schwingspule
Horncharakteristik	60° x 40°, 90° x 55°, 60° - 90° x 55° (asymetrisch), alle drehbar
Directivity	von Hornvariante abhängig
Trennfrequenz Passivweiche	990 Hz, 2. Ordnung
Frequenzweiche	2 Wege, passiv
Anschlüsse	2x Klemmanschluss
Filtertyp	Filterung mit Gräf & Meyer eXentro, Lab.gruppen IPD/D-Serie oder offenen Filtertabellen
Flugpunkte	13x M10
Gehäuse	Birke-Multiplex
Frontgitter	ballwurfsicheres Metallgitter mit Akustikstoffbespannung (schmutz- und wasserabweisend)
Oberfläche	2K-Lackierung (innen und außen), über 30 Farbtöne umsetzbar
Optionales Zubehör	U-Bügel, Neigevorrichtung, Wandhalteplatte, Cluster-Platten, Neigeschiene TB-R, Anschlagpunkt AP10-B
Abmessungen (BxHxT)	400 x 740 x 420 mm
Gewicht	26,8 kg / 59 lb 1.3 oz

VR2-11514

Professionelles Fullrange-Lautsprechersystem für Installationen mit passiver Frequenzweiche in einem Bassreflexgehäuse, bestückt mit 15″-Tief-/Mitteltonlautsprecher und 1,4″-Hochtontreiber mit 700 W Programmbelastbarkeit. Umfangreiches Montagezubehör für Außen- und Innenbereichsinstallationen.

Drei verschiedene Hochtonhörner zur Anpassung des Richtverhaltens an den zu beschallenden Raum. Hoher Maximalpegel für anspruchsvolle Anwendungen.

Für den Einsatz in integrierten Beschallungslösungen ausgelegt, bei der sowohl (Sprach-) Alarmierung als auch Musikübertragung aus einer Quelle gewährleistet werden müssen.

Zertifizierungen: Schutzklasse IP 55 (EN 60529) als Sonderoption, Ballwurfsicherheit (DIN 18032-3), Sprachalarmierung (EN 54-24, Typ B Außenbereich)

Technische Daten


Belastbarkeit nominal (RMS)	350 W
Belastbarkeit Programm	700 W
Belastbarkeit Peak	1400 W
Nennimpedanz	8 Ohm
Max SPL	111 dB @ 4 m (EN 54-Signal)
Max. Schalldruck @ 10% THD	130 dB @ 1 m (Vollraum)
Empfindlichkeit 1W/1m	100 dB (Vollraum)
Frequenzgang -10 dB	55 Hz - 20 kHz
Tief/Mitteltonlautsprecher	1 x 15" mit 3" Schwingspule
Hochtontreiber	1 x 1,4" mit 3" Schwingspule
Horncharakteristik	60° x 40°, 90° x 55°, 60° - 90° x 55° (asymetrisch), alle drehbar
Directivity	von Hornvariante abhängig
Trennfrequenz Passivweiche	990 Hz, 2. Ordnung
Frequenzweiche	2 Wege, passiv
Anschlüsse	2x Klemmanschluss
Filtertyp	Filterung mit Gräf & Meyer eXentro, Lab.gruppen IPD/D-Serie oder offenen Filtertabellen
Flugpunkte	13x M10
Gehäuse	Birke-Multiplex
Frontgitter	ballwurfsicheres Metallgitter mit Akustikstoffbespannung (schmutz- und wasserabweisend)
Oberfläche	2K-Lackierung (innen und außen), über 30 Farbtöne umsetzbar
Optionales Zubehör	U-Bügel, Neigevorrichtung, Wandhalteplatte, Cluster-Platten, Neigeschiene TB-R, Anschlagpunkt AP10-B
Abmessungen (BxHxT)	400 x 810 x 520 mm
Gewicht	30,6 kg / 67 lb 7.4 oz

VR2-21214

Professionelles Fullrange-Lautsprechersystem für Installationen mit passiver Frequenzweiche in einem Bassreflexgehäuse, bestückt mit zwei 12″-Tief-/Mitteltonlautsprechern und einem 1,4″-Hochtontreiber mit 1400 W Programmbelastbarkeit. Umfangreiches Montagezubehör für Außen- und Innenbereichsinstallationen.

Drei verschiedene Hochtonhörner zur Anpassung des Richtverhaltens an den zu beschallenden Raum. Hoher Maximalpegel für anspruchsvolle Anwendungen.

Für den Einsatz in integrierten Beschallungslösungen ausgelegt, bei der sowohl (Sprach-) Alarmierung als auch Musikübertragung aus einer Quelle gewährleistet werden müssen.

Zertifizierungen: Schutzklasse IP 55 (EN 60529) als Sonderoption, Ballwurfsicherheit (DIN 18032-3), Sprachalarmierung (EN 54-24, Typ B Außenbereich).

Technische Daten


Belastbarkeit nominal (RMS)	700 W
Belastbarkeit Programm	1400 W
Belastbarkeit Peak	2800 W
Nennimpedanz	3 Ohm
Max SPL	112 dB @ 4 m (EN 54-Signal)
Max. Schalldruck @ 10% THD	131 dB @ 1 m (Vollraum)
Empfindlichkeit 1W/1m	101 dB (Vollraum)
Frequenzgang -10 dB	60 Hz - 20 kHz
Tief/Mitteltonlautsprecher	2 x 12" mit 3" Schwingspule
Hochtontreiber	1 x 1,4" mit 3" Schwingspule
Horncharakteristik	60° x 40°, 90° x 55°, 60° - 90° x 55° (asymetrisch), alle drehbar
Directivity	von Hornvariante abhängig
Trennfrequenz Passivweiche	800/1100 Hz, 2. Ordnung
Frequenzweiche	2,5 Wege, passiv
Anschlüsse	2x Klemmanschluss
Filtertyp	Filterung mit Gräf & Meyer eXentro, Lab.gruppen IPD/D-Serie oder offenen Filtertabellen
Flugpunkte	13x M10
Gehäuse	Birke-Multiplex
Frontgitter	ballwurfsicheres Metallgitter mit Akustikstoffbespannung (schmutz- und wasserabweisend)
Oberfläche	2K-Lackierung (innen und außen), über 30 Farbtöne umsetzbar
Optionales Zubehör	U-Bügel, Neigevorrichtung, Wandhalteplatte, Cluster-Platten, Neigeschiene TB-R, Anschlagpunkt AP10-B
Abmessungen (BxHxT)	400 x 1090 x 420 mm
Gewicht	36,9 kg / 81 lb 5.6 oz

Zubehör

TB-R

mehr erfahren

Universelle T-Neigeschiene für die Montage aller VORTIS- und VORTIS 2-Boxen (außer Modell 10810) an Truss-Holmen, Decken, Wandauslegern und Trägern.
Die fein abgestufte Lochschiene erlaubt Winkeleinstellungen bis zu -45°.

Neigevorrichtung mit Winkeljustierer

HK_Audio_VORTIS_Speaker_Tilt_Solo_1_low_res

mehr erfahren

Diese Vorrichtung erlaubt das Anwinkeln der Lautsprecher in 5°-Schritten der maximale Neigewinkel beträgt 45°. Der U-Bügel dient als Verbindung zwischen Box und Neigewinkelvorrichtung.

U-Bügel inkl. Montageplatten

HK_Audio_VORTIS_Mounting_Bracket_3_low_res

mehr erfahren

Mit Hilfe des U-Bügels können Sie die Lautsprechersysteme an der Wand oder Decke befestigen. In Kombination mit der Neigewinkelvorrichtung und/oder der Wandhalteplatte lassen sich die Systeme flexibel ausrichten. Standardmäßig werden zwei Montageplatten mit dem U-Bügel ausgeliefert.

Für jedes VORTIS (2)-Lautsprechersystem steht ein eigener, passender U-Bügel zur Verfügung.
Je nach Modell können auch mehrere Lautsprecher gemeinsam an einem Bügel befestigt werden.

Cluster-Zusatzplatte

HK_Audio_VORTIS_Cluster_Extension_Plate_low_res

mehr erfahren

Diese Platte ist zum Clustern von mehr als zwei Lautsprechern erforderlich. Sie dient als Höhenversatzausgleich bei Bildung von Clustern mit drei Lautsprechern.

Cluster-Platte

HK_Audio_VORTIS_Cluster_Plate_0_degree_low_res

mehr erfahren

Durch das Clustern von Lautsprechersystemen wird ein größerer Abstrahlwinkel erreicht. Die Platte ermöglicht die horizontale bzw. vertikale Anordnung der Lautsprechersysteme. Werden mehr als zwei Lautsprechergehäuse geclustert, benötigen Sie außerdem noch die Cluster-Zusatzplatte.

Wandhalteplatte

mehr erfahren

Dient zur Montage an Wänden und Decken. Die Wandplatte bietet die Möglichkeit, die Lautsprechersysteme in 5°-Schritten zu drehen. Um die Lautsprechersysteme mit der Wandhalteplatte zu verbinden, benötigen Sie den U-Bügel, ggf. in Kombination mit der Neigewinkelvorrichtung.

AP-10 B

mehr erfahren

Mit einer Belastbarkeit von bis zu 360kg (WLL) ermöglicht der Anschlagpunkt die Sicherung oder Installation von Lautsprecherboxen mit M10 Flugpunkten an Stahlseilen oder Ketten.
