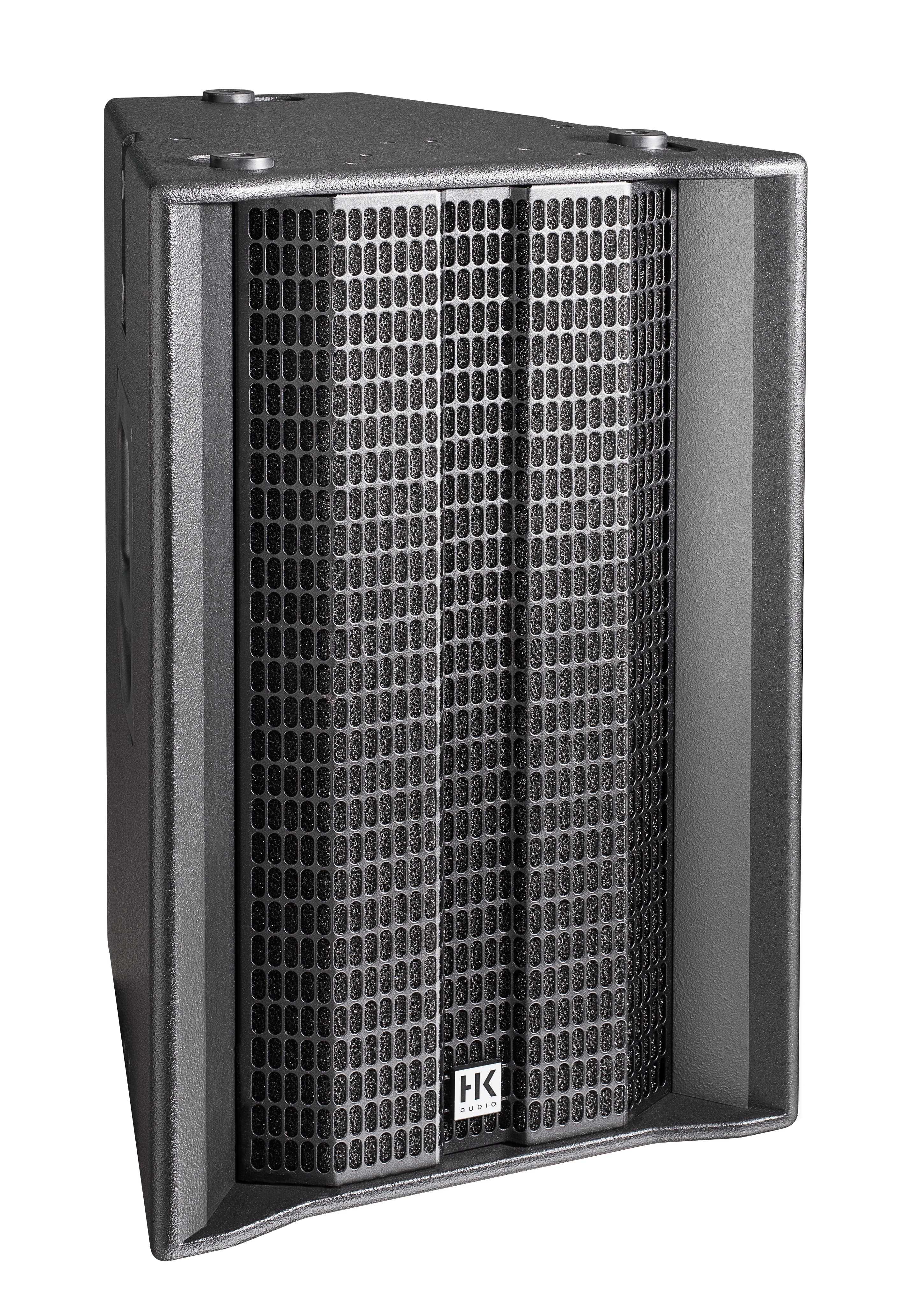

LINEAR 5 LTS

THE NEW PERFORMANCE CLASS

Das gesamte Frequenzspektrum druckvoll über 30 m und darüber hinaus projizieren – das konnten bisher nur große Line-Arrays. LINEAR 5 LTS bringt jetzt erstmals echte Long-Throw-Eigenschaften in ein ultrakompaktes Format. Für Sie als Anwender bedeutet das: Sie benötigen weniger Lautsprecherkomponenten und sparen wertvollen Truck-Space. Fliegen und Groundstacking werden deutlich vereinfacht und schneller. Damit ist das neue LINEAR 5 Long-Throw-System LTS nicht nur der einfachste, sondern auch der wirtschaftlichste Weg zum besten Sound-Ergebnis für kleine bis mittlere Live-, und Corporate Events sowie Installationsprojekte.

KonzeptionPassives 2-Wege Topteil
Belastbarkeit RMS600 W
Max. SPL-Spitze138 dB
Übertragungsbereich -6 dB108 Hz - 14 kHz
Öffnungswinkel -6 dB (horizontal x vertikal)60° x +5°/-25°
LINEAR 5 LTS

Technische Daten

Spezifikationen

KonzeptionPassives 2-Wege Topteil
GehäuseprinzipBassreflex
Belastbarkeit RMS600 W
Belastbarkeit Programm1200 W
Nennimpedanz18 Ohm
Max. SPL Mittelwert2133 dB
Max. SPL-Spitze3138 dB
Kennschalldruckpegel 1 W/1 m4110 dB
Trennfrequenz1,7 kHz
Übertragungsbereich -6 dB108 Hz - 14 kHz
Übertragungsbereich -10 dB100 Hz - 20 kHz
Öffnungswinkel -6 dB (horizontal x vertikal)60° x +5°/-25°
Index
Index 1)Nach EN 60268-5 (Minimalwert nicht kleiner als 80% des Nennwertes)
Index 2)1 x Topteil @ 1 m, 10 % THD, 100 Hz - 12 kHz, (EN 60268-21), Halbraum
Index 3)1 x Topteil @ 1 m, 10 % THD, Halbraum
Index 4)100 Hz - 16 kHz, Halbraum

Komponenten

Mittel-/Hochton3 x 8" Konuslautsprecher, 2" Schwingspule
Hochton1 x 1" Kompressionstreiber, 1,75" Schwingspule
FrequenzweicheHochpass: 12 dB/Oktave, Tiefpass: 12 dB/Oktave
HochtonschutzschaltungPTC-Schaltung
HornMCT-Horn

Anschlüsse

Eingang1 x NL4 Speakon
Ausgang/Parallelausgang1 x NL4 Speakon
Pin-Belegung1+/-, 2+/-, schaltbar

Amping/Presets

Lab.GruppenIPX Serie, IPD Serie, Lake

Amping/Filter Sheets

Lab.GruppenIPD/IPX Serie (inkl. Limiter-Angaben)

Mechanische Daten

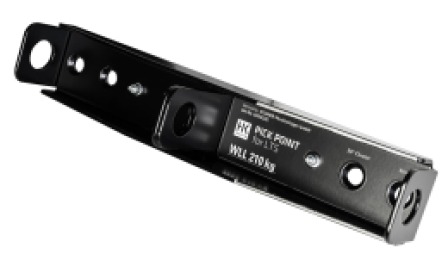

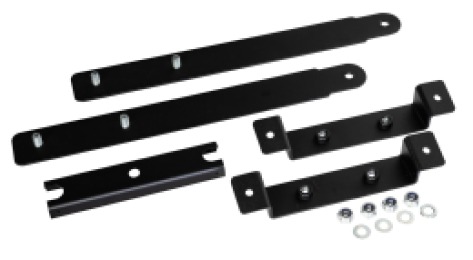

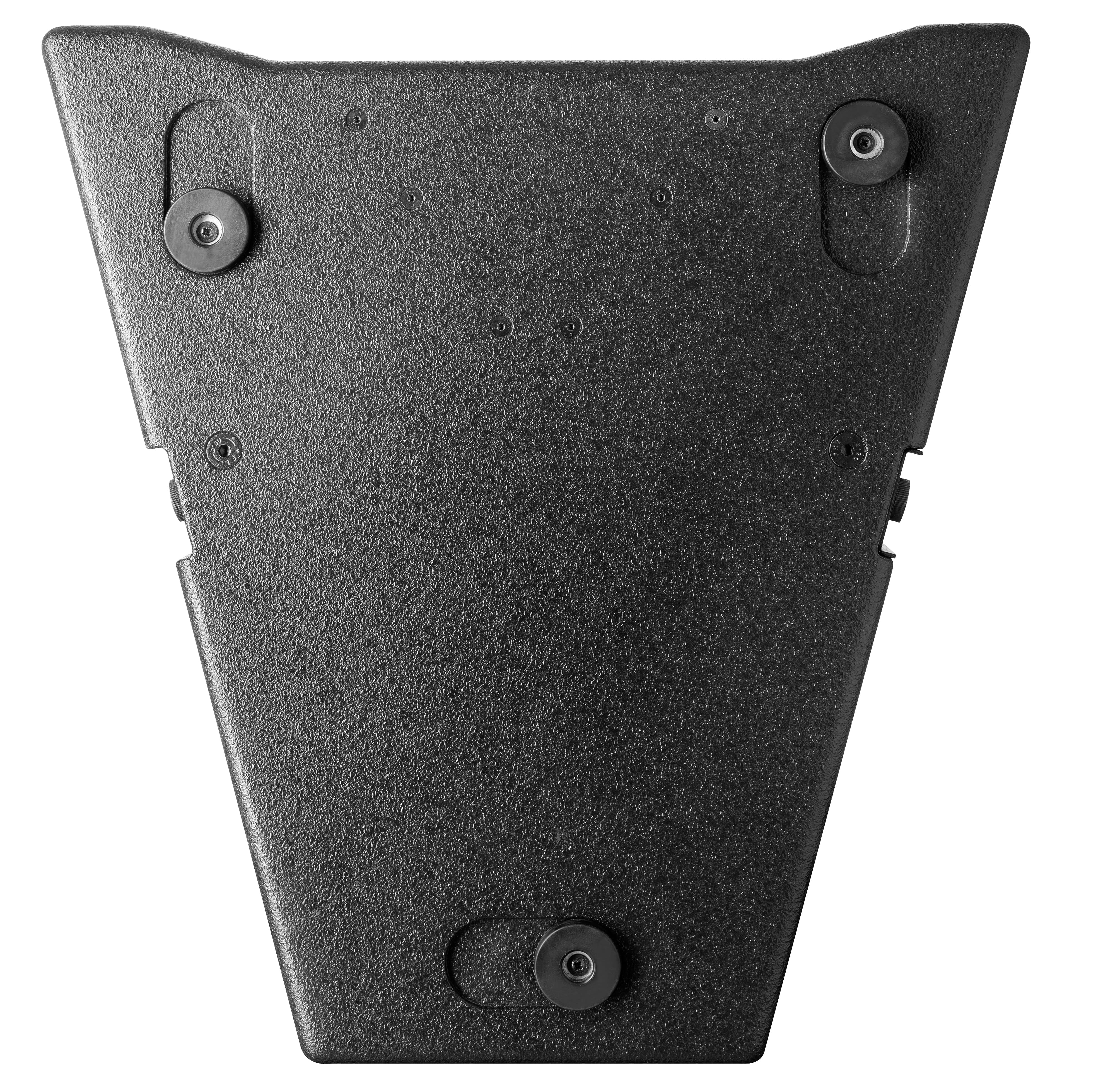

Gehäuse-Features/RiggingHK Audio MonoTilt 0°, 5 x Flugpuntke M8

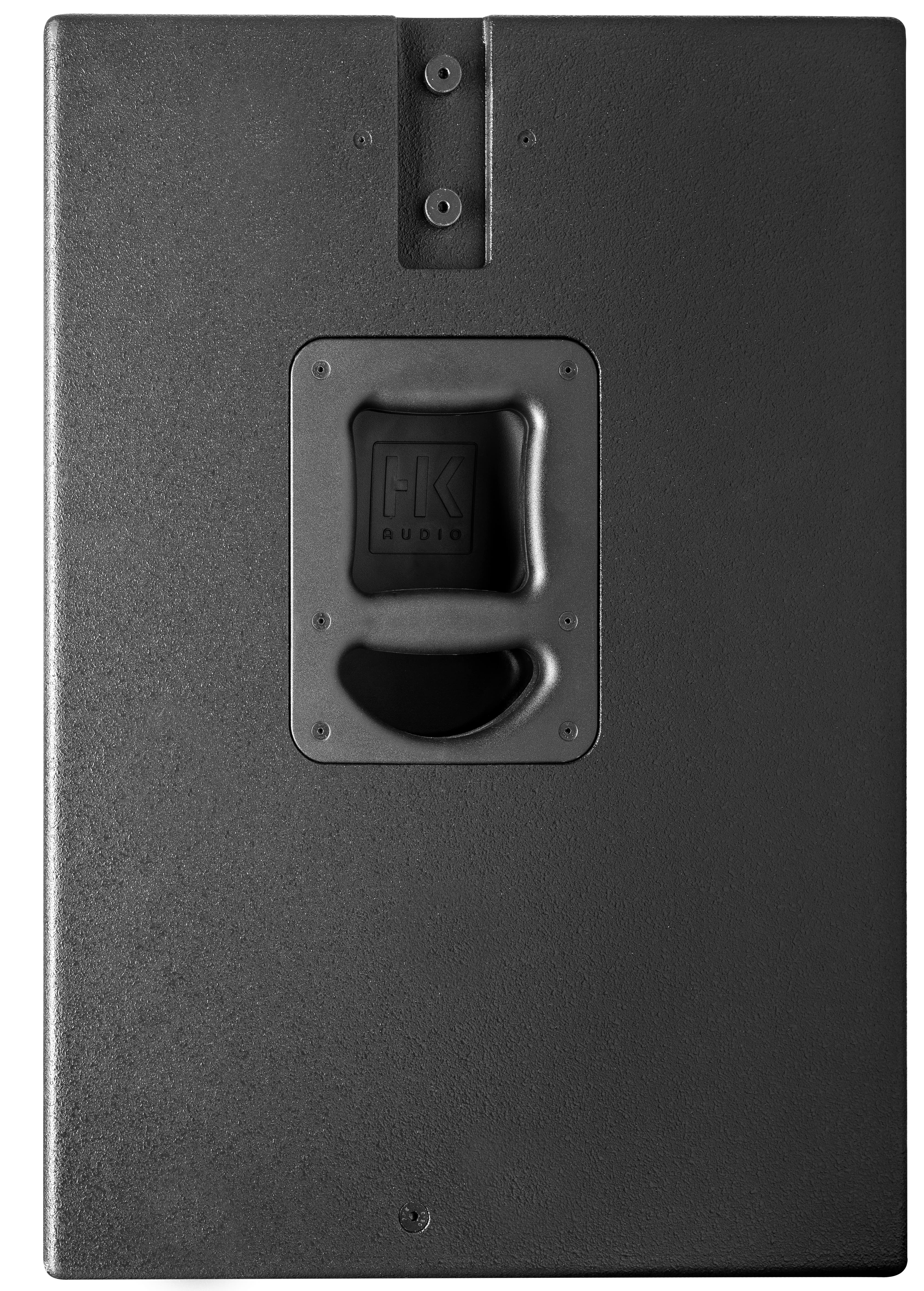

Griffe2 x HK Audio MultiGrip
GehäusematerialHybrid (Birke-Multiplex/MDF)
GehäuseoberflächeWasserlack/1K
FarbeTiefschwarz (RAL 9005)

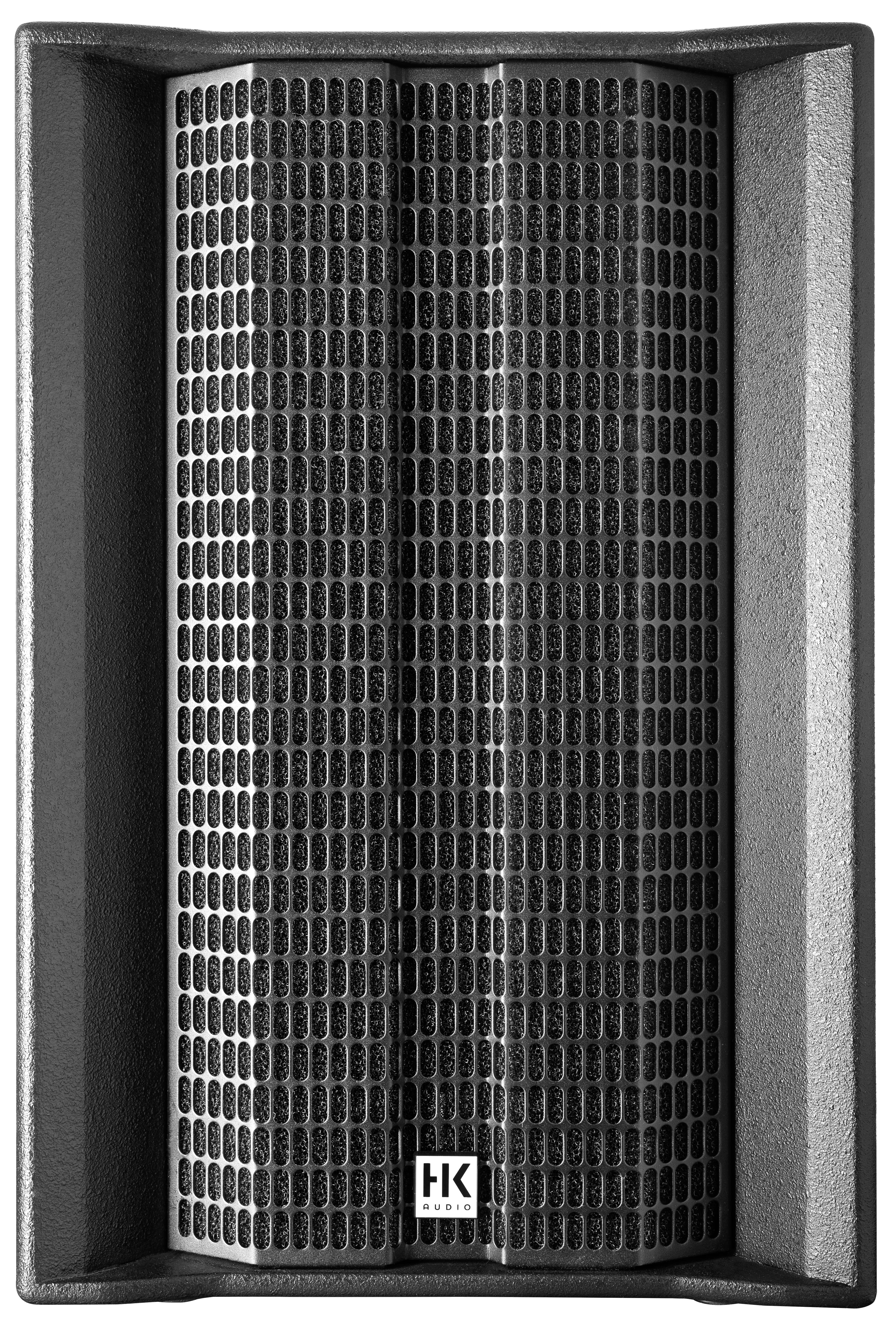

FrontgitterStahlgitter mit hinterlegtem Akustikschaumstoff
Abmessungen (B x H x T), metrisch44 x 68 x 46,1 cm
Abmessungen (B x H x T), imperial17-5/16 x 26-25/32 x 18-5/32 inch
Gewicht, metrisch26,4 kg
Gewicht, imperial58,2 lbs

In der Vergangenheit waren nur große Line-Arrays in der Lage, das gesamte Frequenzspektrum über Entfernungen von 30 Metern oder mehr zu übertragen. Das hat sich mit der Einführung des LINEAR 5 LTS geändert, der erstmals echte Langstreckenleistung in einem ultrakompakten Design bietet.

Für die Anwender bedeutet dies eine geringere Anzahl von Lautsprecherkomponenten, wodurch der Platz im LKW optimiert wird. Auch das Rigging und Groundstacking werden schneller und einfacher. Das LINEAR 5 Long-Throw-System LTS ist die einfachste und wirtschaftlichste Lösung für eine hervorragende Klangqualität bei kleinen bis mittelgroßen Live-Veranstaltungen, Firmenveranstaltungen und Installationsprojekten.
